【专利】一种用于润滑油输送的带回油卸压功能的气动桶泵(专利号:201921032450.3)

专利号：201921032450.3
专利状态：有权
专利类型：[实用新型]
专利申请人：南京润克机械有限公司
专利分类号：F04B9/125(20060101)

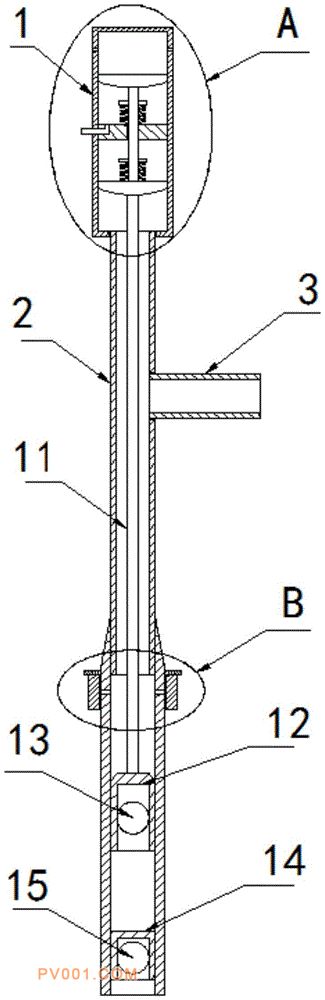

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及气动桶泵技术领域，且公开了一种用于润滑油输送的带回油卸压功能的气动桶泵，包括缸体、进油管和出油管，缸体的内部中心处固定设有固定板，缸体的内部且位于固定板的上方和下方分别设有第一活塞和第二活塞，固定板的上表面中心处开设有滑孔，滑孔的内部设有传动杆，传动杆的上下端分别与第一活塞和第二活塞固定连接，传动杆的杆壁且位于第二活塞和固定板的上方均固定设有连接板，两个连接板的下表面均固定设有弹簧，两个弹簧的下端分别与固定板的上表面和第二活塞的上表面固定连接，缸体的左侧壁连通有进气管。本实用新型具备回油卸压功能，能够将第三活塞上方残留的润滑油排出，避免造成润滑油的浪费。
