【专利】冲洗阀组件(专利号:201880055454.5)

专利号：201880055454.5
专利状态：审中-公开
专利类型：[发明]
专利申请人：吉博力国际股份公司
专利分类号：E03D1/02(20060101)

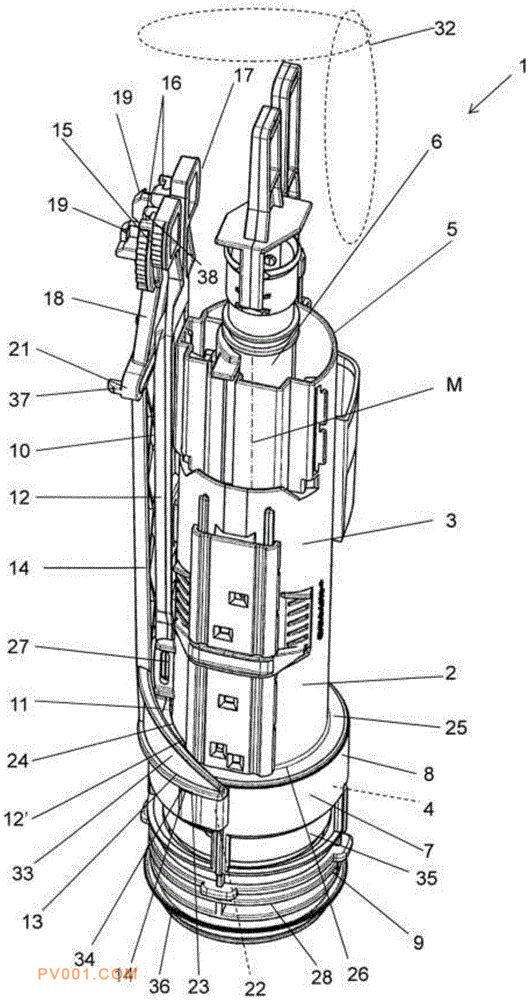

专利摘要：公开（公告）日:2020-04-17摘要:本发明涉及一种用于控制从水箱(29)中排水的冲洗阀组件(1)，该冲洗阀组件包括：冲洗阀(2)，该冲洗阀包括壳体(3)和阀体(6)，该壳体具有下端(4)和上端(5)，该阀体沿中心轴线(M)可移动地安装在壳体(2)中；冲洗阀座(7)，该冲洗阀座具有用于容纳冲洗阀(2)的下端(4)的容纳部(8)和用于将冲洗阀座(7)连接到水箱(29)的排水口(31)的安装部(9)；以及保持单元(10)。另外，保持单元(10)包括具有作用于冲洗阀(2)的工作部(11)的第一保持座部(12)和具有作用于冲洗阀座(7)的工作部(13)的第二保持座部(14)。
