【专利】机动车真空泵装置(专利号:201780093909.8)

专利号：201780093909.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：皮尔伯格泵技术有限责任公司
专利分类号：F04C25/02(20060101)

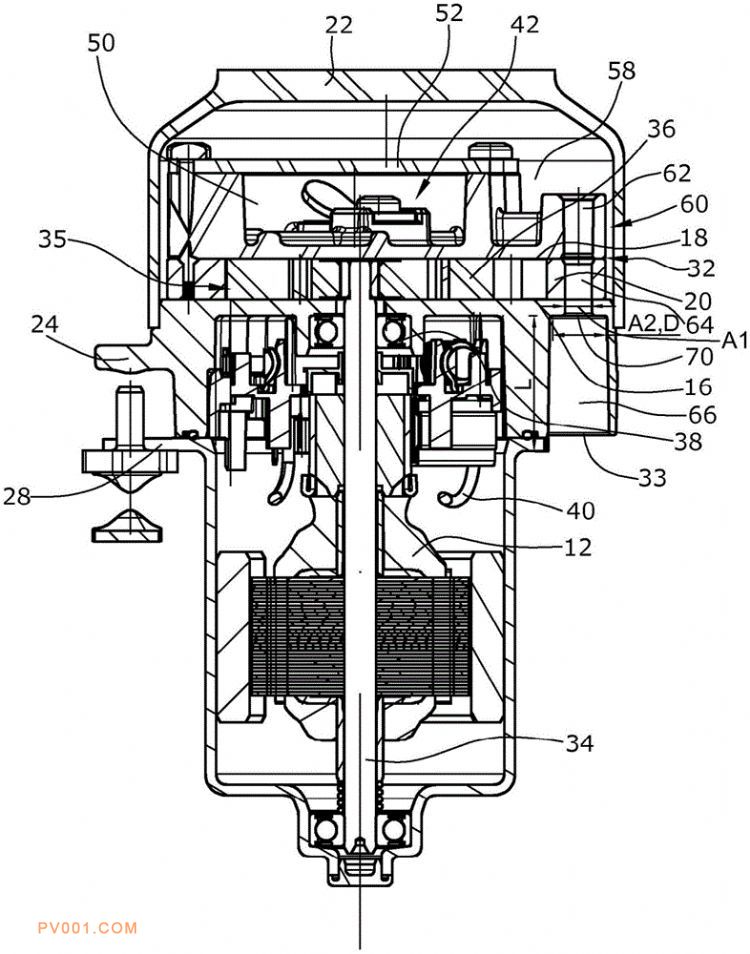

专利摘要：公开（公告）日:2020-04-17摘要:一种电动的机动车真空泵装置，其具有：壳体组件(4)，该壳体组件(4)具有带入口开口(31)的入口开口装置(30)和带出口开口(32)的出口开口装置(32)，该壳体组件具有泵单元(8)和驱动电机(6)，其中该泵单元(8)具有泵转子壳体(14)，该泵转子壳体由入口侧端壁和出口侧端壁(16、18)和布置在其间的泵转子壳体部件(20)组成，入口侧端壁、出口侧端壁和泵转子壳体部件围成泵转子室(35)，泵转子室中设有泵转子(36)，其中驱动电机(6)具有电机转子(12)和电机定子，其中设有至少一个吸声器件(50、58、60)用于降噪，其中，所述出口开口装置(32)连接至吸声器件(50、58、60)，并且其中设有与所述泵转子室(35)相接的并朝向所述出口开口(33)的密封器件(70)，其中，所述出口开口装置(32)包括相对于驱动电机(6)和泵单元(8)闭合的出口通道(68)，所述出口通道在所述出口开口(33)方向上观察具有至少一个突然改变的横截面改变结构(70)作为密封器件，其中A1/A2≥3，其中A2表示横截面改变结构(70)之后的部分区域(66)的横截面积，A1表示横截面改变结构(70)之前的部分区域(64)的横截面积。
