【专利】预制泵站专用气体净化装置(专利号:201921084996.3)

专利号：201921084996.3
专利状态：有权
专利类型：[实用新型]
专利申请人：湖北理工学院
专利分类号：B01D53/86(20060101)

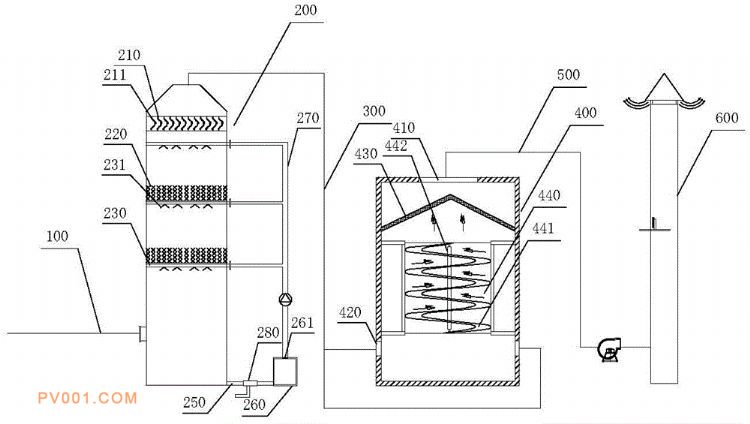

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型属于废气处理技术领域。现有用于处理预制泵站臭气的臭气处理装置对臭气的净化效果不理想。针对现有技术中的问题，本实用新型公开了一种预制泵站专用气体净化装置，包括集气管、喷淋塔、输送管、UV光解装置、排气管和烟囱；喷淋塔的进气口通过集气管与预制泵站内部连通，塔体内设有除雾装置、若干层填料和喷淋管，除雾装置包括多个平行排列的波形板，波形板上设有凹槽和捕雾折板，UV光解装置内从上至下依次设有活性炭过滤网和风道，风道内设有螺旋导流片和紫外灯，风道内壁和螺旋导流片上均喷涂有光催化剂涂层。本实用新型结构简单，可以大大提高对臭气的净化效果。
