【专利】一种带有热管回热器的中草药热泵干燥系统(专利号:201911356474.9)

专利号：201911356474.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：天津商业大学
专利分类号：F26B21/00(20060101)

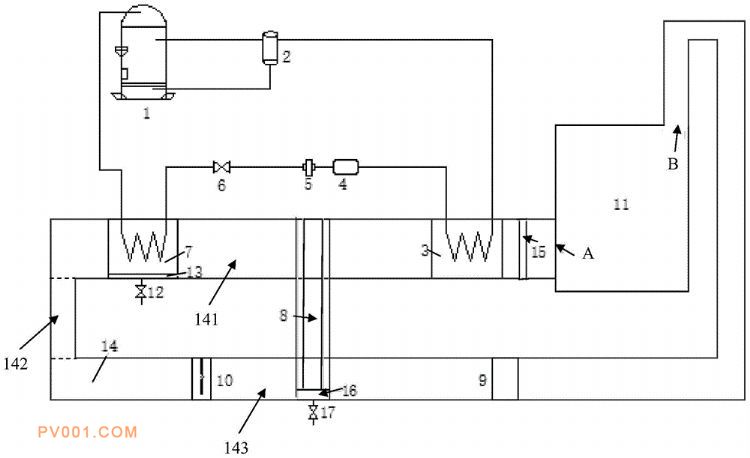

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种带有热管回热器的中草药热泵干燥系统，包括压缩机(1)、油分离器(2)、冷凝器(3)、储液器(4)、干燥过滤器(5)、热力膨胀阀(6)、蒸发器(7)、热管回热器(8)、风机(10)、干燥箱(11)和风道(14)，其中：压缩机、油分离器、冷凝器、储液器、干燥过滤器、热力膨胀阀和蒸发器依次相连，形成封闭循环；冷凝器、蒸发器和风机位于风道内部；风道的两端，分别与干燥箱的进风口和出风口相连；热管回热器的上下两端，分别位于风管的两段管路内。本发明利用热泵系统的蒸发器作为表冷器，降低循环空气的相对湿度，加快干燥箱内中草药水分的蒸发速度，同时不需要引进新风，从而减少了新风负荷，降低系统能耗。
