【专利】一种模块化多电平换流阀的高可靠功率单元模组(专利号:201911370224.0)

专利号：201911370224.0
专利状态：审中-公开
专利类型：[发明]
专利申请人：荣信汇科电气技术有限责任公司
专利分类号：H02M1/00(20070101)

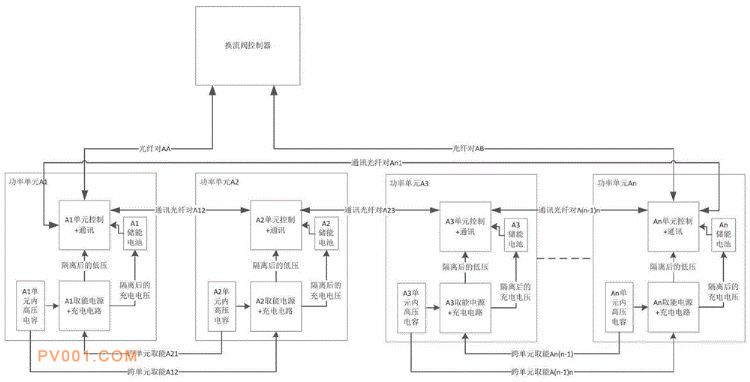

专利摘要：公开（公告）日:2020-04-17摘要:本发明提供一种模块化多电平换流阀的高可靠功率单元模组，包括一个换流阀控制器和多个换流阀的功率单元；由功率单元A1～An组成功率单元模组，模组内的功率单元数量大于等于2，每个功率模组只需两对光纤和换流阀控制器通讯。所述的功率单元模组内的多个功率单元A1～An的控制部分通过光纤就地组成环网：环网内传输阀控下发的控制命令和功率模组工作状态。模组内功率单元的控制可简化，与阀控通讯的数据量减少，并且因功率单元间供电有效互联和储能部分的加入，模组内功率单元的供电可靠性大大提升。适用于模块化多电平换流阀级数多，可靠性要求高的场合，特别是在有成本控制的同时有高可靠性需求的场合。
