【专利】一种用于延迟锁相环的电荷泵电路(专利号:201911355896.4)

专利号：201911355896.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：重庆邮电大学
专利分类号：H03L7/089(20060101)

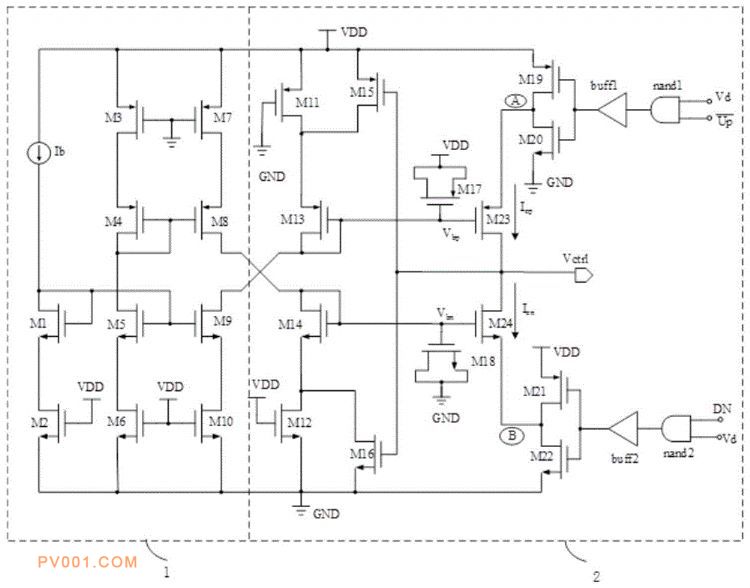

专利摘要：公开（公告）日:2020-04-17摘要:本发明请求保护一种用于延迟锁相环的电荷泵电路，包括充放电流偏置电路及电荷泵核心电路。充放电流偏置电路采用工作在线性区MOS管作源极负反馈阻抗结构来提高电流精度；电荷泵核心电路采用NMOS管M20栅极与PMOS管M19栅极相连且NMOS管M20源极接外部地线GND结构、PMOS管M21栅极与NMOS管M22栅极相连且PMOS管M21源极接外部电源VDD结构等技术抑制电路电荷共享效应，采用放电反馈电路及充电反馈电路来提高电荷泵充/放电电流匹配性能，采用PMOS管M17及NMOS管M18分别构成MOS电容抑制电荷泵开关阶段由于馈通引起输出端抖动问题，从而实现一种用于延迟锁相环的电荷泵电路。
