【专利】一种小直径带温控保险装置的金属盘状水泵加热器(专利号:201920617248.0)

专利号：201920617248.0
专利状态：有权
专利类型：[实用新型]
专利申请人：杭州佐帕斯工业有限公司
专利分类号：A47L15/42(20060101)

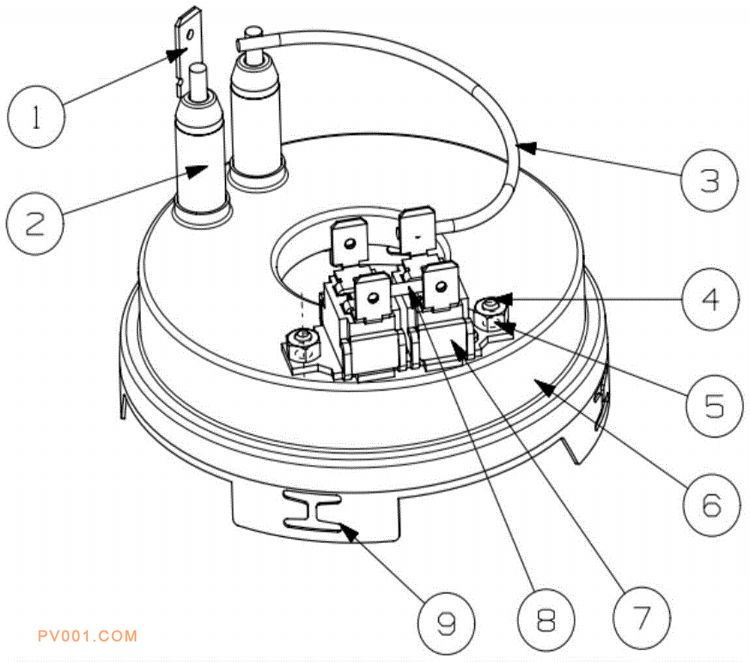

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及电加热器技术领域，具体是涉及一种小直径带温控保险装置的金属盘状水泵加热器。包括泵盖；还包括电加热管；泵盖上端面外缘设有翻孔和温控保险装置；翻孔有两个，电加热管的两个冷端穿过翻孔，电加热管中间段以环形设于泵盖内；第一导电棒连接电加热管的一个冷端和温控保险装置，第二导电棒连接温控保险装置内的温控器和保险丝。本实用新型节省材料，从而降低了制造成本；电加热管处于泵盖的内侧，中间小部位压制后贴合泵盖表面，与泵盖表面局部钎焊，电加热管其他部分都完全浸没在工作介质中，相比目前盘式加热器的间接导热或者整体钎焊式加热管，现在的局部钎焊方式结构大大提升了加热效率。
