【专利】一种ATOS阀冗余控制系统(专利号:201911275943.4)

专利号：201911275943.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：广东省能源集团有限公司珠海发电厂
专利分类号：上海新华控制技术集团科技有限公司

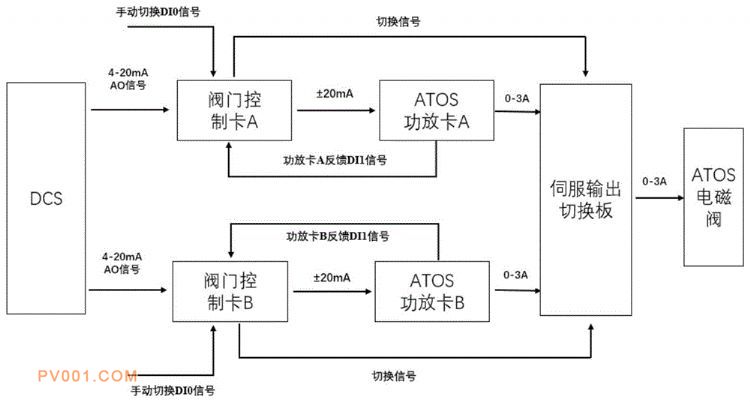

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种ATOS阀冗余控制系统，涉及工业控制系统领域，包括DCS、阀门控制卡、ATOS功放卡和ATS电磁阀；所述DCS输出4?20mA的AO电流信号控制所述阀门控制卡的输出；所述阀门控制卡向所述ATOS功放卡输出±20mA电流；所述ATOS功放卡将电流信号放大至0?3A；被放大的所述电流信号驱动所述ATOS电磁阀；其特征在于，还包括阀门控制卡冗余电路和ATOS功放卡工作信号反馈电路。本发明能保证DCS系统能实时控制电磁阀，从而进一步地控制汽轮机旁路系统，且能够实现电路故障时手动和自动切换电路，缩短系统自恢复的时间，提高工作效率，降低系统的安全风险。
