【专利】一种自动生成核电站风阀钣金零部件展开图的方法及系统(专利号:202010118100.X)

专利号：202010118100.X
专利状态：审中-公开
专利类型：[发明]
专利申请人：浙江上风高科专风实业有限公司
专利分类号：G06F30/17(20200101)

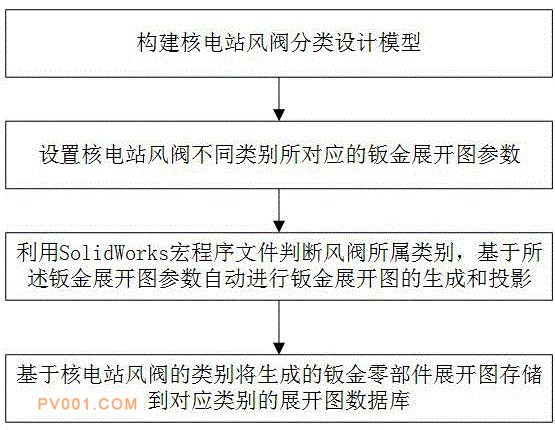

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种自动生成核电站风阀钣金零部件展开图的方法及系统，方法包括步骤：S1、构建核电站风阀分类设计模型；S2、设置核电站风阀不同类别所对应的钣金展开图参数；S3、依次调入用户需要自动生成展开图的核电站风阀，利用SolidWorks宏程序文件判断风阀所属类别，基于所述钣金展开图参数自动进行钣金展开图的生成和投影；S4、基于核电站风阀的类别将生成的钣金零部件展开图存储到对应类别的展开图数据库。本发明对不同规格的风阀进行分类处理，自动生成展开图，提高了风阀钣金零部件展开效率，同时减少了人工输出的时间和人力，减少了错误率。
