【专利】一种阀门生产用油漆喷涂装置(专利号:201921072018.7)

专利号：201921072018.7
专利状态：有权
专利类型：[实用新型]
专利申请人：天津万亿阀门科技有限公司
专利分类号：B05B16/20(20180101)

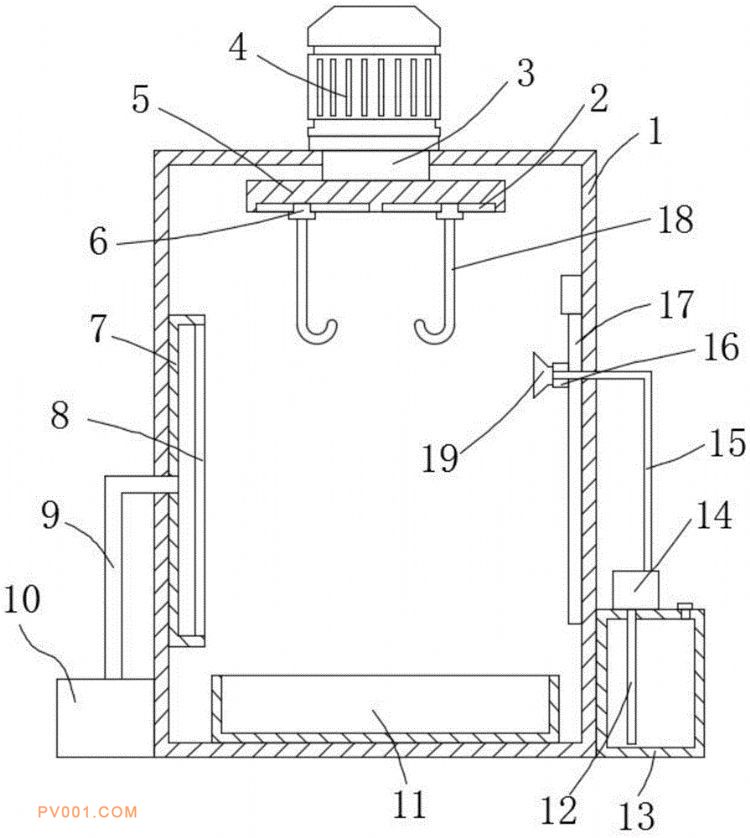

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型公开了一种阀门生产用油漆喷涂装置，包括喷涂箱，所述喷涂箱的顶部内壁通过轴承连接有转轴，且转轴的底部设置有挂放机构，所述喷涂箱的一侧内壁设置有电动滑轨，且电动滑轨的一侧外壁滑动连接有滑块，滑块的一侧外壁设置有喷涂嘴，喷涂箱的一侧外壁设置有供漆机构，喷涂箱的另一侧内壁设置有吸尘机构，所述喷涂箱的顶部外壁设置有电机，且电机的输出轴通过联轴器连接于转轴的顶部外壁，所述挂放机构包括设置于转轴底部外壁的转盘。本实用新型通过吸尘壳能将阀门表面的灰尘吸附，保持阀门表面的清洁，提高了油漆喷涂的效果，能及时的对漆料进行烘干，防止漆料向下滑落，能保持空气的清洁，防止灰尘粘附在阀门表面。
