【专利】用于控制凸轮轴正时设备的阀组件(专利号:201780093730.2)

专利号：201780093730.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：黑拉有限责任两合公司
专利分类号：F01L1/344(20060101)

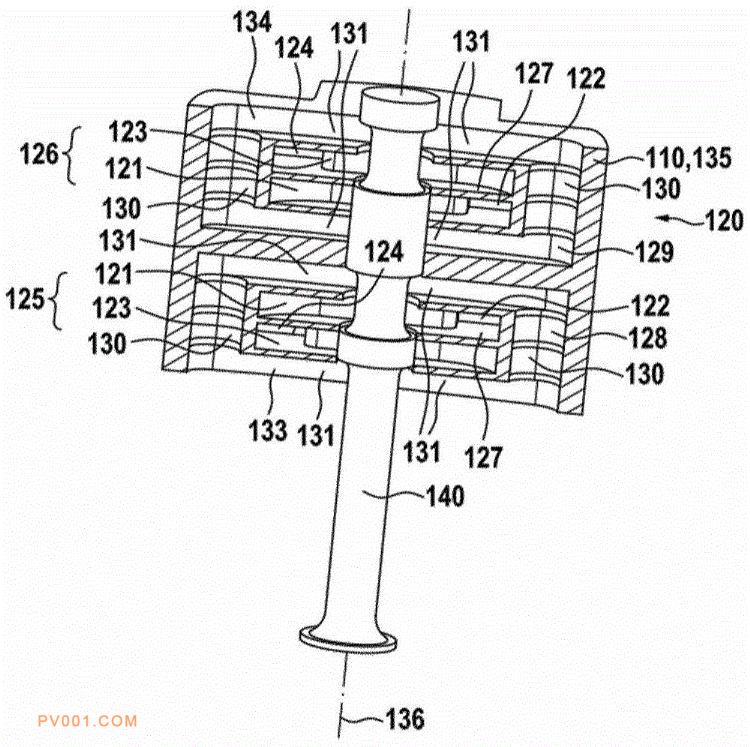

专利摘要：公开（公告）日:2020-04-17摘要:一种用于控制用于凸轮轴正时调节的设备的阀组件(120)，所述用于凸轮轴正时调节的设备由液压泵(100)驱动，所述阀组件包括具有第一控制端口(133)、第二控制端口(134)、高压端口以及低压端口的阀体(135)，所述阀组件(120)具有：第一状态，所述第一状态用于使液压流体能够分别从所述高压端口流动至所述第一控制端口(133)以及从所述第二控制端口(134)流动至所述低压端口，以及第二状态，所述第二状态用于使所述液压流体能够分别从所述高压端口流动至所述第二控制端口(134)以及从所述第一控制端口(133)流动至所述低压端口，其中所述阀体(135)包括轴向地延伸通过所述阀体(135)并限定轴向方向(136)的中心致动通孔(132)，所述第一控制端口和第二控制端口(133，134)布置于所述阀体(135)的轴向地相对的侧上并且通过所述中心致动通孔(132)连接至彼此，并且所述阀组件(120)包括具有销状阀针的阀致动装置(140)，所述销状阀针具有致动部分(141)，所述致动部分在所述阀体(135)的致动通孔(132)中布置于中心并且可轴向地移动，所述阀致动装置(140)在所述阀组件(120)的第一状态中处于第一轴向位置中并且在所述阀组件(120)的第二状态中处于不同的第二轴向位置中。
