【专利】一种中药提取真空泵系统(专利号:201920631249.0)

专利号：201920631249.0
专利状态：有权
专利类型：[实用新型]
专利申请人：湖南方盛制药股份有限公司
专利分类号：B01D1/00(20060101)

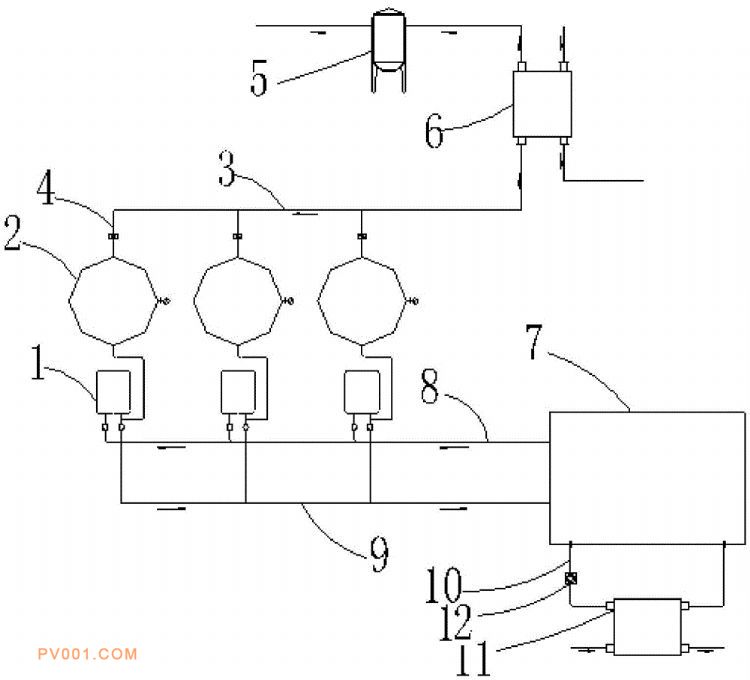

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及中药提取设备，具体涉及一种中药提取真空泵系统，适用于生产金古乐片等中药。所述中药提取真空泵系统包括真空系统、以及与真空系统连接的进气系统和水循环系统，所述真空系统包括若干个并联的真空泵和真空罐；所述进气系统包括进气的主真空管道以及连接到各个真空罐的分真空管道，所述主真空管道上依次设有物料截留罐和第一冷凝器；所述水循环系统包括水箱、进水管道、回水管道、提升管道、第二冷凝器和过滤器，所述进水管道和回水管道均与水箱和真空泵连接，所述提升管道连接水箱和第二冷凝器并设有提升泵，所述过滤器设置在回水管道与水箱之间。
