【专利】一种液下泵支撑管加工工装(专利号:201921479841.X)

专利号：201921479841.X
专利状态：有权
专利类型：[实用新型]
专利申请人：杭州英都纳泵业有限公司
专利分类号：B23Q3/00(20060101)

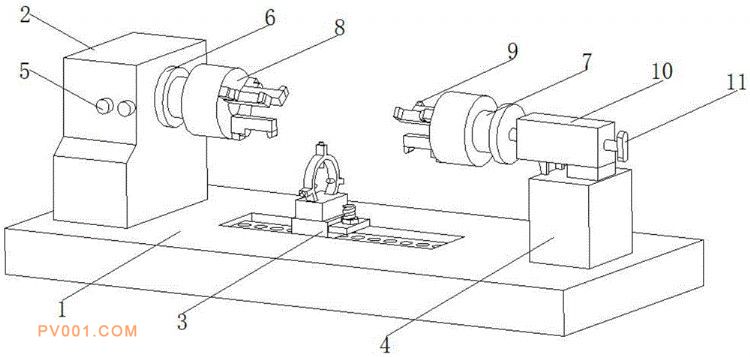

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型涉及车床加工技术领域，且公开了一种液下泵支撑管加工工装，包括卡盘，所述卡盘包括第一卡盘、第二卡盘，所述第一卡盘内部的中心固定连接有激光灯，所述第二卡盘内部的中心固定连接有光感应器。该液下泵支撑管加工工装，通过光感应器感应激光灯发出的射线，可以校准支撑管两端的中心是否在同一中心线上，在加工过程中，如果光感应器感应到激光灯的射线，光感应器不会发出声音，反之光感应器发出警报声，从而告知工作人员支撑管两端发生偏移，可以及时停止机械加工支撑管，避免了支撑管在加工过程中产生偏差，使得每一个加工好的支撑管都符合要求，减少了不合格支撑管的数量，提高了工作效率。
