【专利】泵组件和用于生产泵组件的方法(专利号:201880053002.3)

专利号：201880053002.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：吉凯恩粉末冶金股份公司
专利分类号：F01C21/02(20060101)

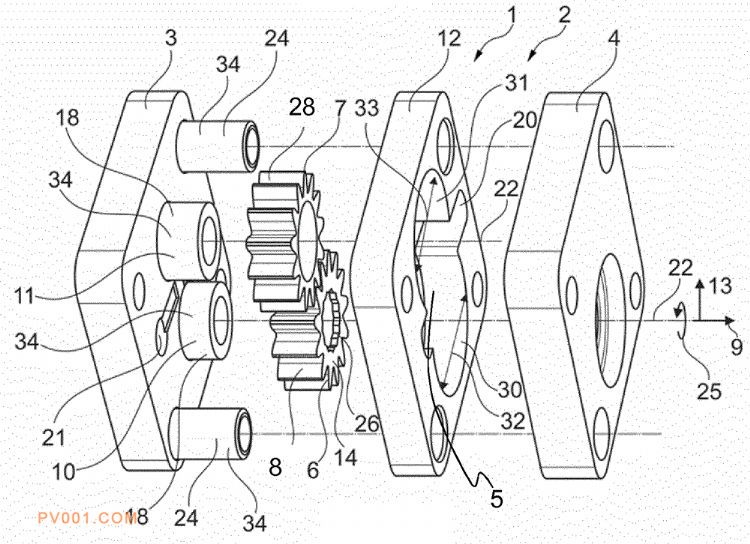

专利摘要：公开（公告）日:2020-04-17摘要:本发明涉及包括至少一个壳体（2）和作为传输装置的两个齿轮（6、7）的泵组件（1）。壳体（2）包括能够连接在一起以便形成压力腔室（5）的至少一个基板（3）和盖元件（4）。两个齿轮（6、7）中的每一个在外圆周表面上具有齿部（8、28），并且经由齿部（8、28）互相啮合以便传输流体。齿轮（6、7）沿着轴向方向（9）被布置在基板（3）和盖元件（4）之间的压力腔室（5）中。压力腔室（5）至少由两个孔（30、31）形成在壳体（2）中。第一齿轮（6）被布置在第一孔30中并且第二齿轮（7）被布置在第二孔（31）中。为了使孔（30、31）和齿轮（6、7）相对于彼此对准，提供了多个定心销34，其中，所有所述定心销（34）仅被布置在盖元件（4）中或仅被布置在基板（3）中。
