【专利】一种智能水炮电磁阀闭环反馈电路(专利号:201921075772.6)

专利号：201921075772.6
专利状态：有权
专利类型：[实用新型]
专利申请人：巩义市良大管业有限公司
专利分类号：A62C31/02(20060101)

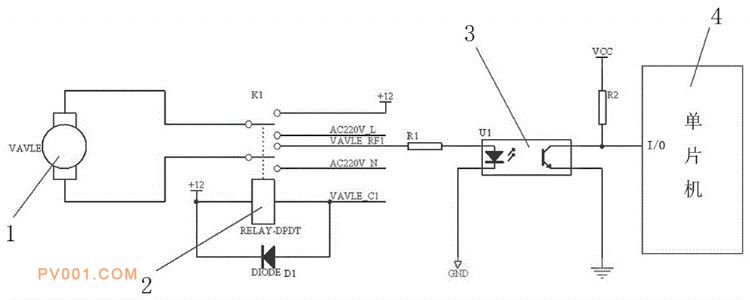

专利摘要：公开（公告）日:2020-04-17摘要:本实用新型属于消防水炮闭环控制技术领域，具体涉及一种智能水炮电磁阀闭环反馈电路，包括单片机和电磁阀，电磁阀通过电缆与单片机电连接，单片机控制电磁阀是否通电，在单片机和电磁阀之间还设置有继电器和光耦，光耦串接在继电器和单片机的I/O脚之间，继电器的两个常闭触点两端连接电磁阀线圈回路、弱电电源和光耦的输入端；继电器的两个常开触点两端连接电磁阀线圈回路和电源。本实用新型的技术方案通过在单片机和电磁阀之间设置采集电路，包括继电器和光耦使得电磁阀开启关闭状态可以得到监控，在自动控制系统中，形成了闭环；电磁阀状态得到监控，在发现电磁状态失常，且电磁阀开关闭合控制信号因为种种原因控制失效或可靠性降低时，可以通过切断电磁阀驱动电源实现停止电磁阀工作的作用。
