【专利】一种电磁阀、电磁阀控制方法及灶具(专利号:201811175559.2)

专利号：201811175559.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：青岛海尔智慧厨房电器有限公司
专利分类号：F16K31/06(20060101)

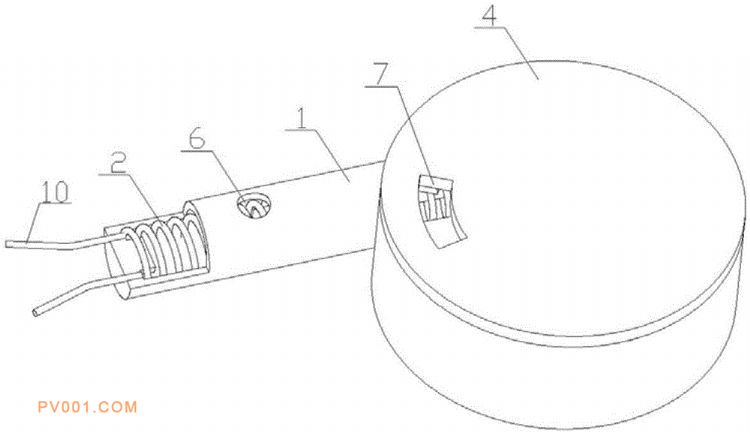

专利摘要：公开（公告）日:2020-04-17摘要:本发明涉及一种电磁阀、电磁阀控制方法及灶具，电磁阀接收点火信号，电控板输出电压信号给线圈；设定时间后控制动力输入单元动作，驱动执行机构推动阀芯移动连通进气通路；利用电压信号维持线圈的通电吸合状态，使进气通路维持在连通的状态；电磁阀接收关火信号，电控板切断电压信号，线圈断电带动阀芯复位断开进气通路。本发明整体结构简单，利用电控板为电磁阀提供维持吸合状态的电压信号，而且利用执行机构顶开阀芯以打开进气通路，避免了传统灶具中需要长时间按压旋钮以待热电偶升温产生感应电压维持电磁阀打开状态的过程，操控性能更好，大幅提升了使用体验效果。
