【专利】一种烟气余热全热回收与提质的热源塔热泵(专利号:201911220019.6)

专利号：201911220019.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：东南大学
专利分类号：F23J15/06(20060101)

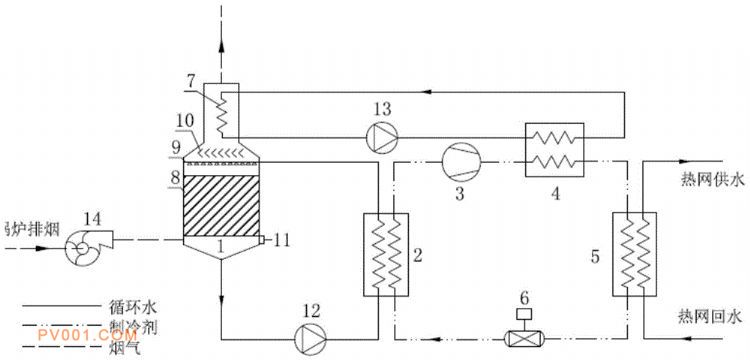

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种烟气余热全热回收与提质的热源塔热泵，包括烟气回路、循环水回路、制冷剂回路。利用低温循环水与排烟烟气之间巨大的温度差以及水蒸气分压力差实现对烟气中所含大量显热以及潜热的捕集，通过制冷剂蒸汽压缩循环实现对所捕集低位余热的提质，并直接供给热网。以低温循环水代替溶液作为热源塔循环工质，彻底解决了溶液吸湿后的再生问题，系统更加简单高效。采用直接接触式热源塔作为低温循环水与烟气换热的装置，传热传质系数高，热质传递面积大，热质传递势差大，总传热传质能力强，彻底解决间壁式换热器在余热利用中的腐蚀问题。利用压缩机排气过热段热量对全热回收后的烟气进行再热，避免最终排烟处于饱和状态，消除湿烟羽现象。
