【专利】一种燃气驱动膜片翻转式常闭阀(专利号:201911182769.9)

专利号：201911182769.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：西安航天动力研究所
专利分类号：F16K17/40(20060101)

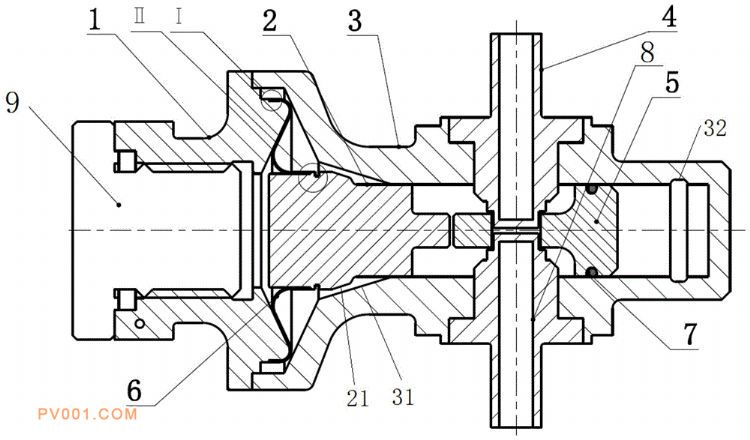

专利摘要：公开（公告）日:2020-04-17摘要:本发明涉及一种燃气驱动膜片翻转式常闭阀，解决现有燃气驱动阀密封性能难以满足要求以及体积较大的问题，该常闭阀包括转接帽、活塞、壳体、上阀芯、下阀芯、切刀、膜片和卡环；转接帽的一端安装有电爆管，另一端与壳体固定连接，壳体的内表面设置有内锥形面，活塞的外表面设置有外锥形面，在阀门打开时，内锥形面和外锥形面配合，实现壳体和活塞的密封；膜片为圆盘状结构，其内侧固定设置在活塞的外表面，外侧固定设置在转接帽上；活塞和切刀依次设置在壳体腔体内，且活塞和切刀之间设置有间隙；切刀的端面设置有贯通的切口，壳体的外周面上设置有贯通的周向通孔，上阀芯、下阀芯设置在周向通孔内，且穿过切刀的切口。
