【专利】一种多级热泵干燥系统及其控制方法(专利号:201911336022.4)

专利号：201911336022.4
专利状态：审中-公开
专利类型：[发明]
专利申请人：东北电力大学
专利分类号：F25B30/02(20060101)

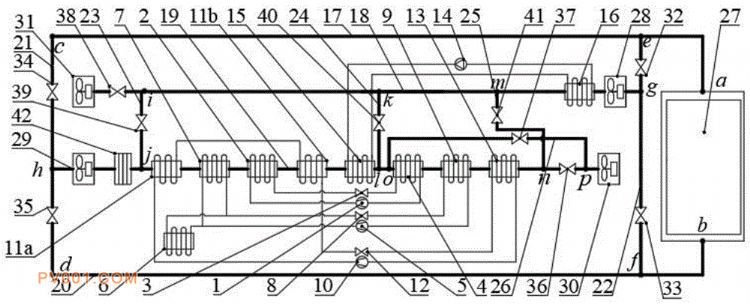

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开一种多级热泵干燥系统及其控制方法，涉及热泵干燥技术领域，该系统包括多级热泵循环子系统和干燥介质循环子系统；所述多级热泵循环子系统包括R410a热泵循环子系统、R134a热泵循环子系统、R744热泵循环子系统和热管循环子系统。采用本发明的上述系统的控制方法控制风量调节阀的开启和关闭，可对干燥介质实现干燥箱上下送风、冷凝器前后旁通、蒸发器前后新风等6种工作模式；控制各级压缩机的启停，可实现一级除湿加热干燥模式、二级除湿加热干燥模式、三级除湿加热干燥模式；控制多个变频压缩机的转速，使不同机组蒸发、冷凝温度达到最优匹配关系。解决了单级热泵干燥系统压缩机压比大、效率低的问题，缩短了干燥时间，节约了能耗。
