【专利】改进对中结构的屏蔽循环泵(专利号:201911353618.5)

专利号：201911353618.5
专利状态：审中-公开
专利类型：[发明]
专利申请人：新界泵业(浙江)有限公司
专利分类号：新界泵业集团股份有限公司

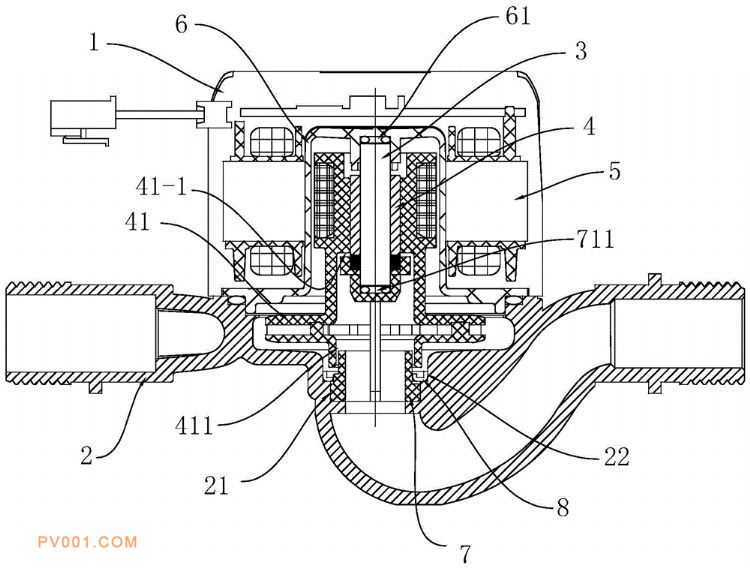

专利摘要：公开（公告）日:2020-04-17摘要:本发明涉及一种改进对中结构的屏蔽循环泵，解决现有技术存在的对中效果不好、加工精度差等问题，采用的技术方案：所述泵体上还设置一弹性压环，所述弹性压环与所述对中结构配合，用于限制所述对中结构从所述安装腔中脱出，所述对中结构的外侧壁与所述安装腔间隙配合。其效果：对中结构和泵体松配合，对转子轴具有一定的自调心功能，降低了叶轮口环与对应的密封结构或对中结构之间摩擦、卡机等风险。
