【专利】一种智能踝泵运动锻炼器(专利号:201911308033.1)

专利号：201911308033.1
专利状态：审中-公开
专利类型：[发明]
专利申请人：温州医科大学附属第二医院、温州医科大学附属育英儿童医院
专利分类号：A61H1/02(20060101)

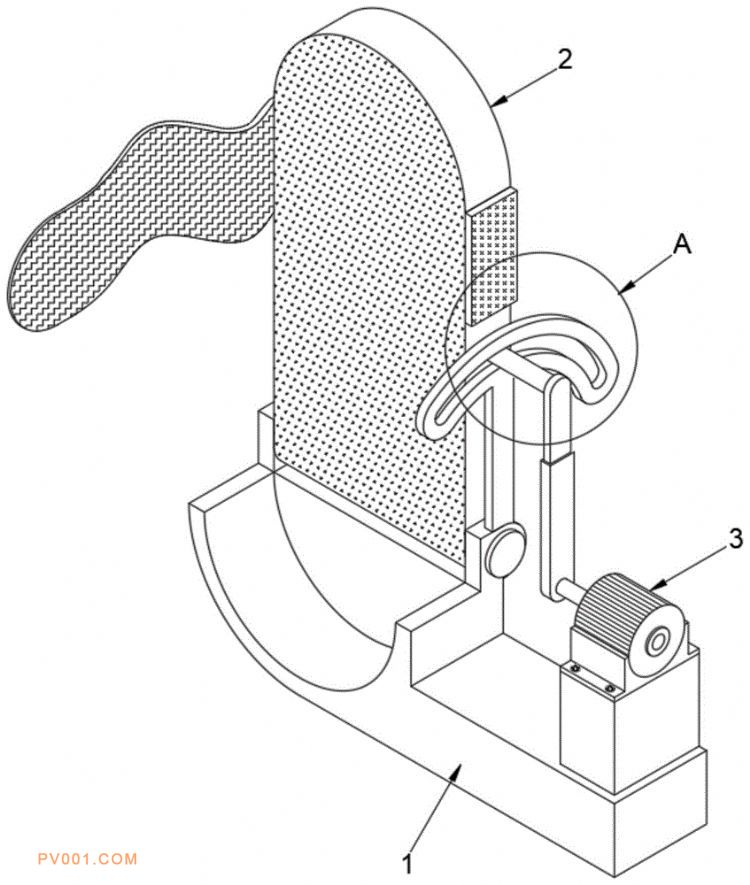

专利摘要：公开（公告）日:2020-04-17摘要:本发明涉及运动器械技术领域，具体为一种智能踝泵运动锻炼器，包括基座，基座的一端的前表面设有凹槽，基座的上表面位于凹槽的两侧均紧密焊接有固定块，两个固定块之间设有踏板，基座远离凹槽一端的上表面紧密焊接有电控箱，电控箱的上表面设有马达。该智能踝泵运动锻炼器，马达的输出端带动转动块做圆心角为90度的往复运动，因此，套板带动限位柱在弧形滑道内左右摆动，使得踏板的底端通过转轴在两个固定块之间左右摆动，实现对使用者的踝关节进行特定锻炼的效果，且由于套板通过方形槽与转动块插接，踏板在转动的过程中，套板在插槽内往复拔插，使得踏板能顺利摆动，解决踝关节锻炼器不便于对踝关节进行特定训练的问题。
