【专利】楔式闸阀(专利号:201911263680.5)

专利号：201911263680.5
专利状态：审中-公开
专利类型：[发明]
专利申请人：铜陵天海流体控制股份有限公司
专利分类号：F16K3/12(20060101)

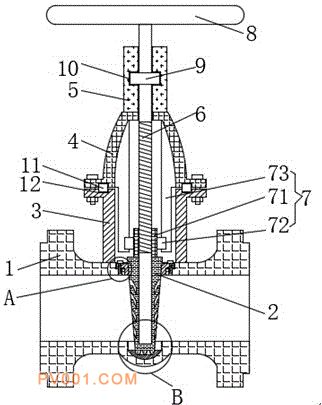

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了楔式闸阀，包括阀体，所述阀体的内部活动安装有阀板，所述阀体的顶部固定连接有限位筒，所述限位筒的顶部设置有阀盖，所述阀盖的顶部固定连接有限位套。本发明通过阀体、阀板、限位筒、阀盖、限位套、螺杆、上下限位组件、手轮、限位环、限位槽的设置，解决了现有的楔式闸阀使用金属材料制成的硬质密封副其密封面容易损坏，修复难度大，不便于更换、维修以及遇到温度较低的流体时，闸板和硬质密封副会同时冷缩，导致闸板和阀座之间产生间隙，容易造成流体的泄露的问题，该楔式闸阀，具备密封件更换便捷和阀板底部密封效果好的优点，提高了楔式闸阀的使用稳定性。
