【专利】第三类热驱动压缩式热泵(专利号:201610814958.3；106568233B)

专利号：201610814958.3;106568233B
专利状态：有权
专利类型：[发明授权]
专利申请人：李华玉
专利分类号：F25B30/02(20060101)

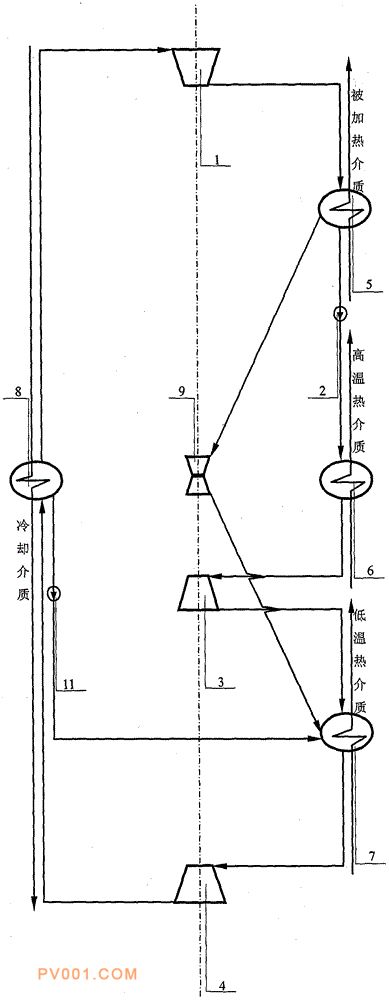

专利摘要：公开（公告）日:2020-04-21摘要:本发明提供第三类热驱动压缩式热泵，属于动力、制冷与热泵技术领域。低温冷凝器有循环工质通道经压缩机连通高温冷凝器，高温冷凝器还有循环工质通道经升压泵连通高温热交换器，高温冷凝器还有循环工质通道经水轮机连通蒸发器，高温热交换器还有循环工质通道经膨胀机连通蒸发器，低温冷凝器还有循环工质通道经第二升压泵连通蒸发器，蒸发器还有循环工质通道经第二膨胀机道连通低温冷凝器，高温冷凝器还有被加热介质通道与外部连通，高温热交换器还有高温热介质通道与外部连通，蒸发器还有低温热介质通道与外部连通，低温冷凝器还有冷却介质通道与外部连通，膨胀机、第二膨胀机和水轮机连接压缩机并传输动力，形成第三类热驱动压缩式热泵。
