【专利】防位移式软密封闸阀及其使用方法(专利号:201911181767.8)

专利号：201911181767.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：铜陵天海流体控制股份有限公司
专利分类号：F16K3/02(20060101)

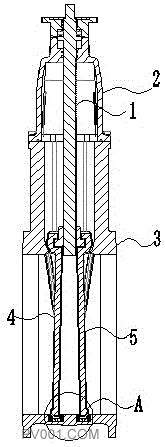

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了防位移式软密封闸阀，它包括阀杆（1）、阀盖（2）、阀体（3）和阀板，所述阀板包括与阀杆连接的左阀板（4）和右阀板（5），所述左阀板和右阀板之间留有一定间隙，所述左阀板和右阀板下方的阀体通道上分别设有弹性咬合机构，所述弹性咬合机构包括可将左阀板/右阀板容纳的开口槽，所述所述开口槽内分为上层弹性充填体（6）和下层空腔部，所述下层空腔部的两端壁分别通过弹性连接件（7）连接有滑块（8），所述滑块位于左阀板/右阀板的两侧。本发明的有益效果是当左阀板与右阀板下移时与弹性咬合机构接触并使上层弹性充填体发生V字形形变，咬合住左阀板和右阀板的两侧，提供了可靠的夹持力，防止阀板发生侧向位移。
