【专利】一种隔膜泵用十字头滑套结构及滑套箱(专利号:201911386111.X)

专利号：201911386111.X
专利状态：审中-公开
专利类型：[发明]
专利申请人：陕西航天动力高科技股份有限公司
专利分类号：F04B43/02(20060101)

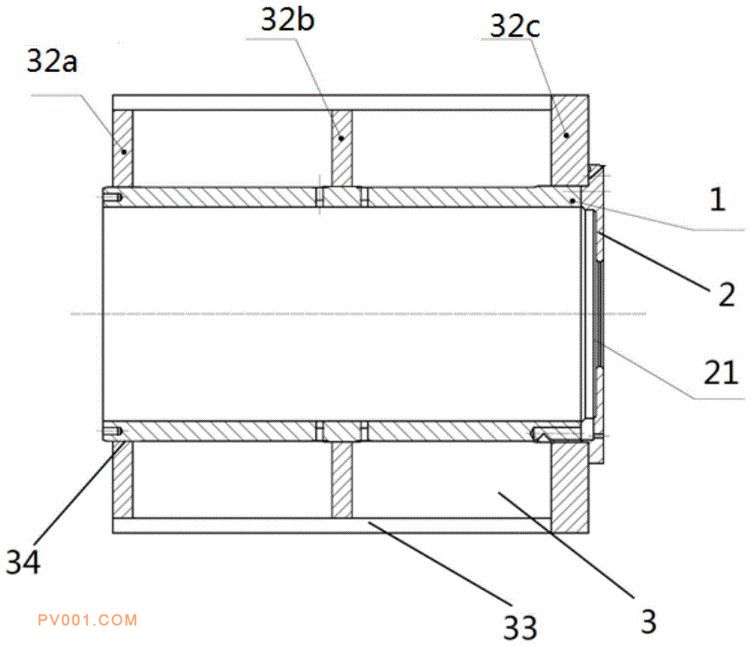

专利摘要：公开（公告）日:2020-04-17摘要:本发明提供了一种隔膜泵用十字头滑套结构及滑套箱，解决现有十字头滑套采用导板式结构，装配过程复杂、装配存在误差，以及上、下导板在工作过程中易松动的问题。其中滑套结构包括筒体、连接在筒体一端的环形连接板；所述筒体的筒壁上沿径向开设有油孔；所述筒体的筒壁上开设有长条孔，所述长条孔的长度方向与筒体轴线平行；所述环形连接板中部设有通孔，环形连接板上设有多个用于与外部机架连接的安装孔。滑套箱包括机架和上述隔膜泵用十字头滑套结构；所述筒体套设在机架内；所述机架上设有多个与所述安装孔配合的第二螺纹孔，通过螺栓依次穿过安装孔和第二螺纹孔将环形连接板与机架固定。
