【专利】一种第三代核电冷却剂泵泵壳仿形锻造成形方法(专利号:202010002722.6)

专利号：202010002722.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：上海电气上重铸锻有限公司
专利分类号：上海电机学院

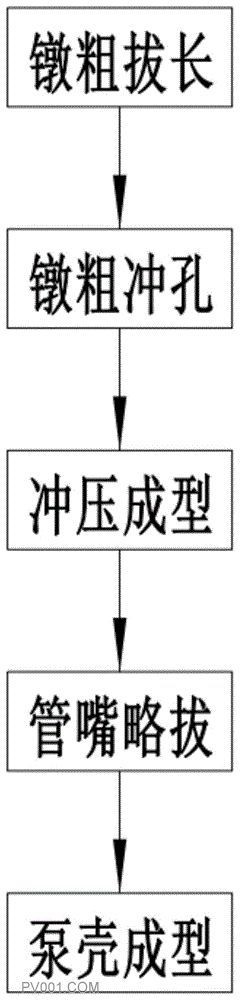

专利摘要：公开（公告）日:2020-04-17摘要:本发明涉及锻造技术领域，公开了一种第三代核电冷却剂泵泵壳仿形锻造成形方法，包括如下步骤：步骤一、镦粗拔长：对于胚料进行多次的镦粗和拔长处理，形成胚料A；步骤二、镦粗冲孔：对于胚料A进行镦粗并冲孔，形成胚料B；步骤三、冲压成型：通过阶梯芯棒和仿形下模对于胚料B进行冲压成型，形成胚料C；步骤四、管嘴略拔：通过宽砧和阶梯芯棒对于胚料C非侧管嘴方向略拔，然后胚料C和阶梯芯棒一同旋转90°，再对胚料C侧管嘴方向进行略拔，形成胚料D；步骤五、泵壳成型。通过使用阶梯芯棒进行冲压成型和拔长，实现了直管嘴外形和泵壳变截面内腔与直管嘴内孔的仿形成形效果。
