【专利】一种四连杆气动放料阀(专利号:201911359745.6)

专利号：201911359745.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：陕西航天泵阀科技集团有限公司
专利分类号：F16K3/02(20060101)

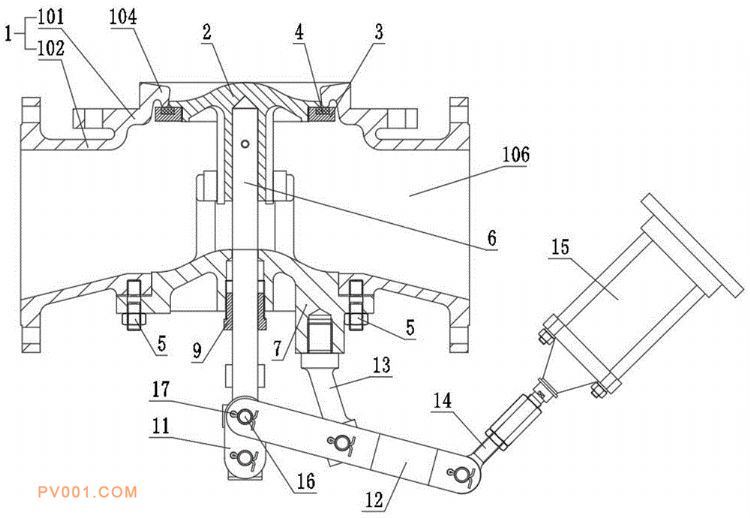

专利摘要：公开（公告）日:2020-04-17摘要:本申请提供一种四连杆气动放料阀，包括阀体、阀瓣、阀杆、阀盖、四连杆机构和动力装置，在所述阀体的顶部设有接收来自于存储容器的工艺介质的进口端，在所述阀体的两侧分别设有用于排放所述工艺介质的两个流道出口，所述阀瓣位于所述阀体的腔体内并与所述阀体的进口端对应设置，所述阀杆的一端与所述阀瓣相连接，所述阀杆的另一端通过安装在所述阀体底部的阀盖延伸至所述阀体的外部并与所述四连杆机构相连接，并且所述四连杆机构与设置在所述阀体一侧的动力装置相连接，所述动力装置通过所述四连杆机构控制阀瓣运动，从而实现所述阀体的进口端的开启或关闭。
