【专利】长短叶片诱导轮前置预旋板的泵结构(专利号:201811277068.9；109236678B)

专利号：201811277068.9;109236678B
专利状态：有权
专利类型：[发明授权]
专利申请人：浙江水利水电学院
专利分类号：F04D13/06(20060101)

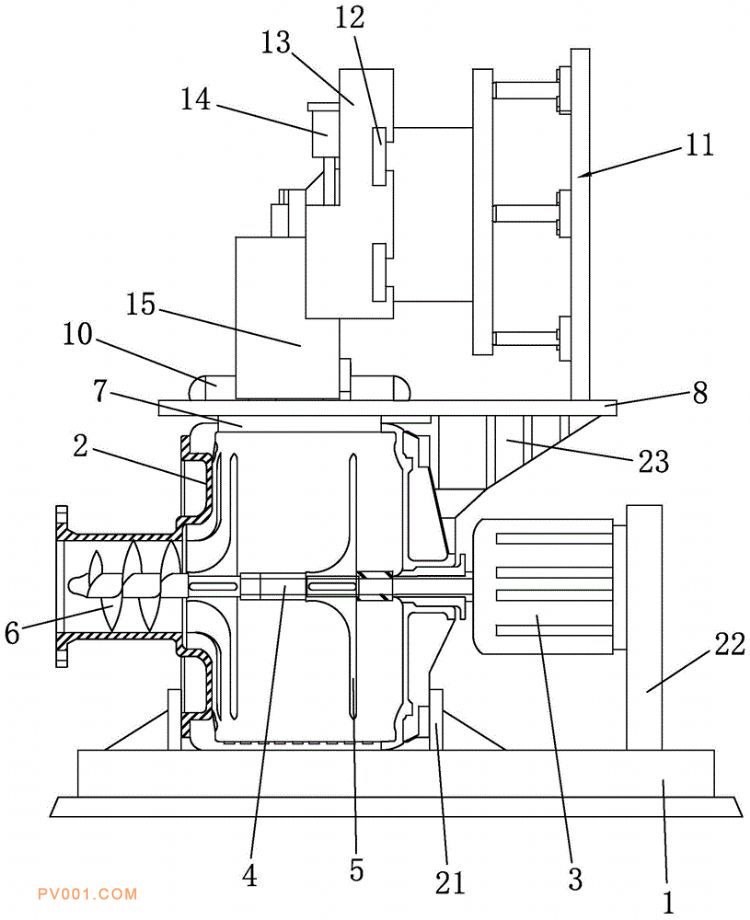

专利摘要：公开（公告）日:2020-04-21摘要:本发明公开了长短叶片诱导轮前置预旋板的泵结构，包括底座、泵体、电机、主轴、叶轮和诱导轮，泵体的顶部设有上盖板，上盖板焊接有底板，底板设有检修口，底板设有密封板，底板焊接有调平支架，调平支架设有导向杆，导向杆滑动有活动臂，活动臂均设有液压气缸，液压气缸驱动连接有侧压板，底板滑动有侧压块，导向杆的侧面焊接有安装座，安装座的侧面焊接有滑轨，滑轨竖向滑动连接有滑动板，滑动板与侧压板可拆卸连接，滑动板的底部设有下压板。本发明能通过检修口对泵体的主轴和叶轮进行检修和涂设润滑油等安全操作，在工作时，对密封板进行侧向和竖向的作用力，使得密封板稳固在检修口上，起到密封效果，保证主轴和叶轮稳定的转动。
