【专利】一种集成PTO及高低挡操纵的拖拉机组合控制阀(专利号:202010014961.3)

专利号：202010014961.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：第一拖拉机股份有限公司
专利分类号：F15B13/02(20060101)

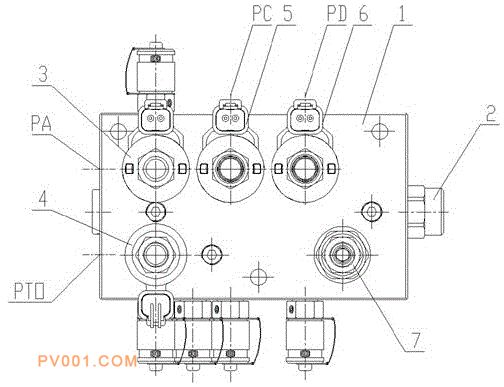

专利摘要：公开（公告）日:2020-04-17摘要:一种集成PTO及高低挡操纵的拖拉机组合控制阀，包括：控制阀阀体，流量控制阀，第一、第二电磁换向阀，第一、第二电比例减压阀，压力控制阀；流量控制阀安装在控制阀阀体右侧面；第一电磁换向阀、第一电比例减压阀、第二电比例减压阀、压力控制阀、第二电磁换向阀按顺时针方向安装在控制阀阀体正面；控制阀阀体上设置有七个连接油口，其中第一进油口P设置在控制阀阀体下面，第一出油口PA、第五出油口PTO设置在控制阀阀体左侧面，第六出油口T设置在控制阀阀体侧右面，第二出油口PB、第三出油口PC和第四出油口PD设置在控制阀阀体背面。该控制阀可有效地实现对拖拉机离合器助力、高低挡切换、PTO自动切断、润滑散热等功能的控制。
