【专利】一种利用汽车水泵出水管的定位装置(专利号:201911348118.2)

专利号：201911348118.2
专利状态：审中-公开
专利类型：[发明]
专利申请人：河南飞龙(芜湖)汽车零部件有限公司
专利分类号：B23Q3/06(20060101)

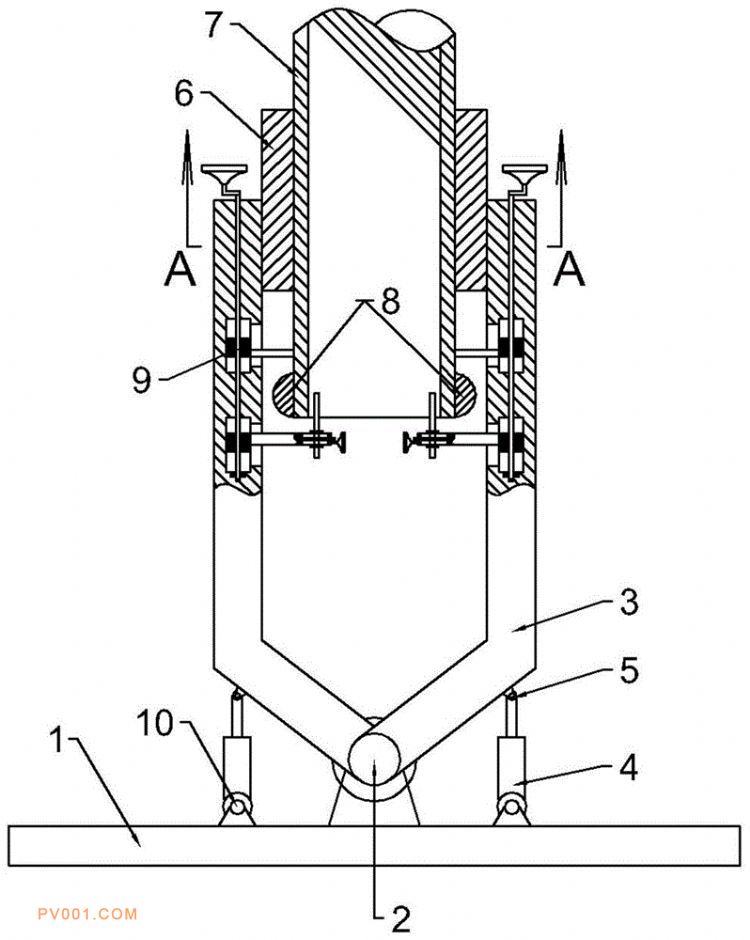

专利摘要：公开（公告）日:2020-04-17摘要:本发明属于汽车水泵加工技术领域，尤其涉及一种利用汽车水泵出水管的定位装置，所述定位装置包括：底板，安装在所述底板上的第一支承座；两个支撑臂，所述支撑臂底端与第一支承座相铰接；升降件，所述升降件底端安装在底板上，升降件两端分别与所述底板及支撑臂相铰接；以及弧形夹板，所述弧形夹板安装在支撑臂上部，当两块弧形夹板相互靠近时，用于对汽车水泵出水管处进行装夹。本发明的有益效果是：通过对形状规则的汽车水泵出水管处进行装夹，不需要对汽车水泵的其它部位进行装夹，有效减少了装夹的步骤，降低了夹具的投入，提高了对汽车水泵的加工效率，具有广泛的推广应用价值。
