【专利】一种防倾覆结构、斜盘式柱塞泵及马达(专利号:201911404852.6)

专利号：201911404852.6
专利状态：审中-公开
专利类型：[发明]
专利申请人：潍柴动力股份有限公司
专利分类号：林德液压(中国)有限公司

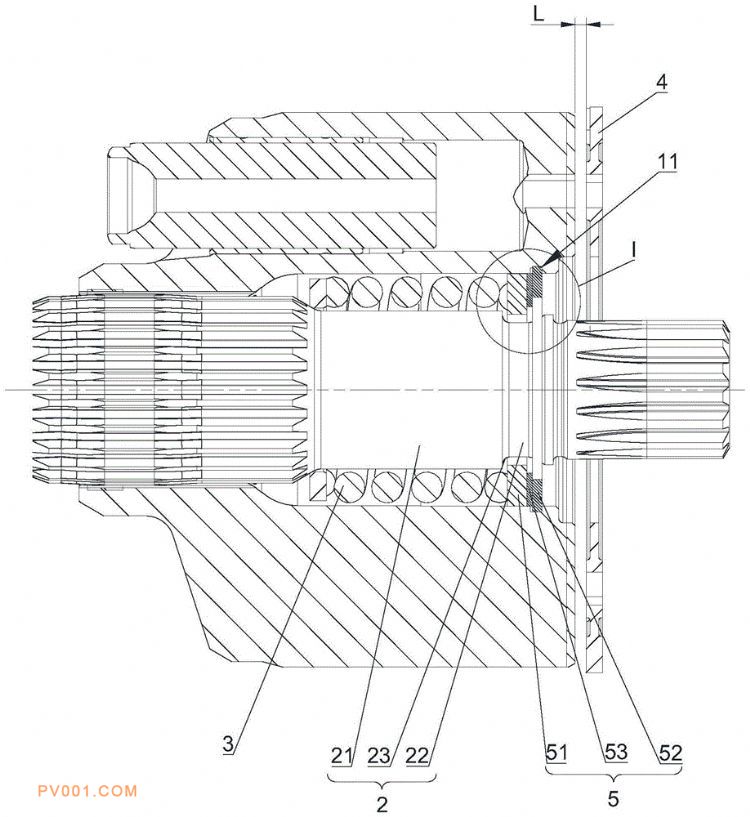

专利摘要：公开（公告）日:2020-04-17摘要:本发明涉及柱塞泵技术领域，公开了一种防倾覆结构、斜盘式柱塞泵及马达。该防倾覆结构应用于斜盘式柱塞泵，包括限位部，设置于斜盘式柱塞泵的驱动轴上；防倾覆组件，套设于驱动轴上，斜盘式柱塞泵的弹簧套设于驱动轴上，且弹簧的一端抵压于驱动轴，另一端抵压于防倾覆组件；斜盘式柱塞泵的配流盘设置于斜盘式柱塞泵的缸体的一侧，缸体和配流盘依次套设于驱动轴；防倾覆组件被配置为当防倾覆组件随着缸体相对于配流盘倾斜时，防倾覆组件能够抵压于限位部，以保持缸体的端面和配流盘之间的最大间隙不变。本发明中的该防倾覆结构能够限定斜盘的高压侧倾覆位移的最大位移量，有效地阻止斜盘式柱塞泵的斜盘的进一步倾覆。
