【专利】核电用高性能单瓣双密封气动调节阀(专利号:201911265748.3)

专利号：201911265748.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：南通国电阀门科技有限公司
专利分类号：F16K1/36(20060101)

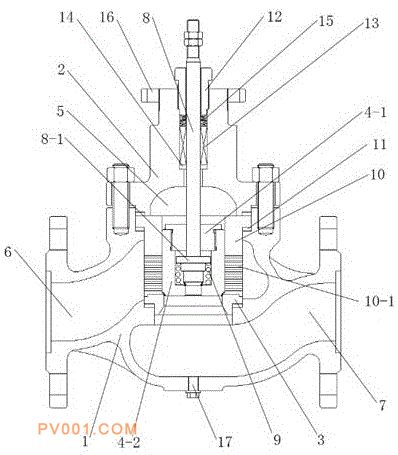

专利摘要：公开（公告）日:2020-04-17摘要:本发明涉及一种核电用高性能单瓣双密封气动调节阀，它包括阀体、阀盖、阀座、阀瓣组件，阀盖安装在阀体上，构成阀腔，阀体两端分别设置有进口、出口，阀座与阀瓣组件配合安装在阀腔内，由阀芯轴带动阀瓣组件在阀腔内上下运动，打开或关闭阀门；所述阀瓣组件包括阀瓣与阀瓣，阀瓣与阀座相对，密封配合构成外密封，阀瓣顶部设置有圆槽，圆槽底部设置有圆孔，阀瓣盖盖装在阀瓣上，所述阀芯轴沿着竖直方向依次穿过阀盖、阀腔、阀瓣盖伸入圆槽内，其上设置有环凸，阀芯轴下端与圆孔相对，密封配合构成内密封；所述阀芯轴上还套装有弹簧，弹簧两端分别定在环凸与阀瓣上。密封性能好、操作力矩小、使用寿命长，降本增盈，满足核电机组的使用工况。
