【专利】一种用于离心泵PIV相机的测准调节装置(专利号:201811277080.X；109268630B)

专利号：201811277080.X;109268630B
专利状态：有权
专利类型：[发明授权]
专利申请人：浙江水利水电学院
专利分类号：F16M11/04(20060101)

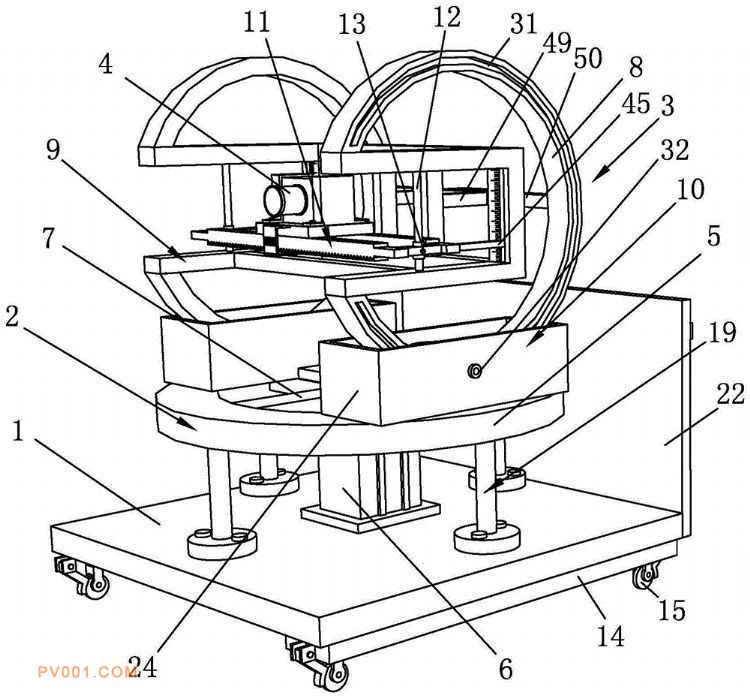

专利摘要：公开（公告）日:2020-04-21摘要:本发明公开了一种用于离心泵PIV相机的测准调节装置，包括支撑底板、周向旋转装置、弧形架和相机，周向旋转装置包括旋转环盘和旋转电机，弧形架位于旋转环盘的上方，弧形架包括弧形环和放置架，弧形环设置有两个，两个弧形环的下方均设置有限位卡组，弧形环卡接在限位卡组内。本发明的整体结构设计巧妙合理，通过测准调节装置的辅助作用，可以实现对PIV镜头的多种方向、角度的调整，从而有效确保相机拍摄平面与被测平面的重合，提高PIV的测试精准度，使得测量数据更加的精确，更有助于改进和完善离心泵的设计水平，并且装置的整体结构设计巧妙合理，使用调节方便，装置的整体结构牢固性好，有效确保PIV相机工作时的稳定性能。
