【专利】可集成在插装阀液压系统中的压力补偿阀、工作方法(专利号:201911288679.8)

专利号：201911288679.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：张玲花
专利分类号：F15B13/02(20060101)

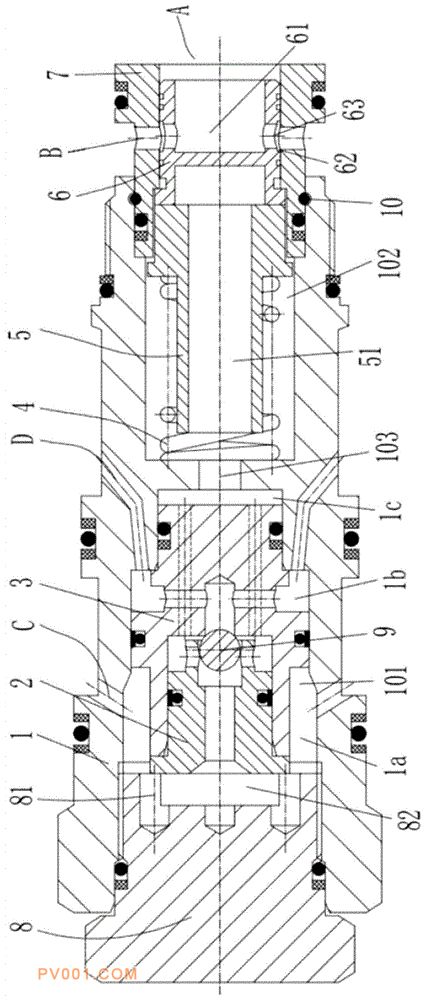

专利摘要：公开（公告）日:2020-04-17摘要:本发明涉及一种可集成在插装阀液压系统中的压力补偿阀、工作方法，其包括阀体、梭阀组件、阀套、阀芯、弹簧座、弹簧和螺堵，阀体上设有第一压力油口、第二压力油口、第一安装腔、第二安装腔和第一通流孔，梭阀组件安装在第一安装腔内，阀套上设有第三压力油口和第四压力油口，阀芯滑动设在阀套内，弹簧和弹簧座设在第二安装腔内与阀芯相抵。本发明为插装式设计、结构紧凑、加工成本低、能实现压力补偿功能。
