【专利】一种卫星姿控动量轮真空密封阀及抽气辅助装置(专利号:201911179119.9)

专利号：201911179119.9
专利状态：审中-公开
专利类型：[发明]
专利申请人：山东航天电子技术研究所
专利分类号：B64G1/28(20060101)

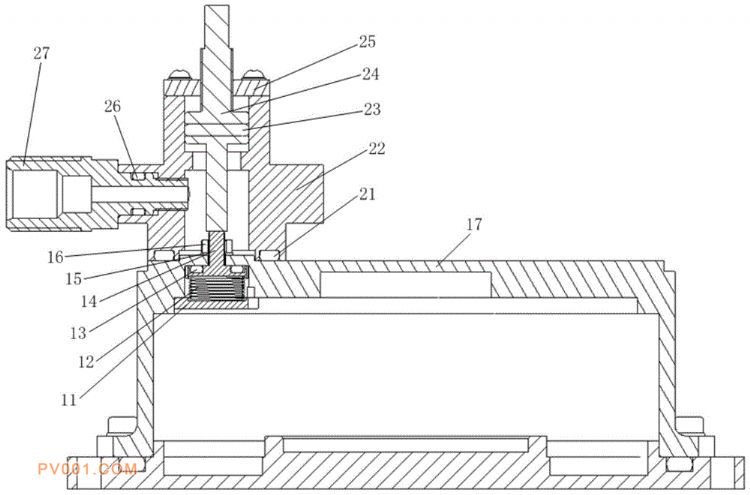

专利摘要：公开（公告）日:2020-04-17摘要:本发明涉及一种卫星姿控动量轮真空密封阀及抽气辅助装置，包括真空密封阀和抽气辅助装置，其特征在于：所述真空密封阀包括壳体、支撑板、弹簧、螺纹阀芯、密封圈，所述壳体上设有通孔，支撑板放置在通孔上，弹簧设置在支撑板的卡槽中，螺纹阀芯放置在弹簧上，螺纹阀芯上设有环形槽，密封圈放置在环形槽内，螺纹阀芯部分芯体穿过壳体；所述抽气辅助装置包括两通阀、调整螺杆、顶盖、抽气转接头，所述调整螺杆设置在两通阀中，调整螺杆一端与螺纹阀芯接触、另一端与顶盖螺纹连接，抽气转接头与两通阀侧壁贯通且连接。本发明的有益效果是提高动量轮的密封性能，使其空间布局紧凑，可重复操作高，有较好的维修性，可用于长寿命使用。
