【专利】一种生活污水处理阀门(专利号:201911248263.3)

专利号：201911248263.3
专利状态：审中-公开
专利类型：[发明]
专利申请人：科劲国际(西安)环保科技有限公司
专利分类号：F16K3/02(20060101)

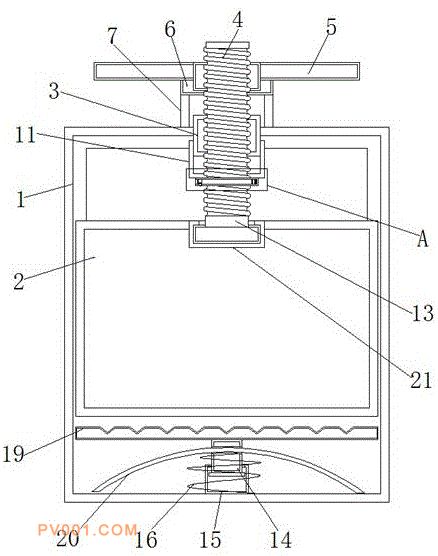

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种生活污水处理阀门，包括外壳、闸板、螺纹块、螺杆、把手、套筒、轴承和轴承槽，外壳中部内嵌有螺纹块，螺纹块被螺杆贯穿，螺杆上端焊接有把手，把手插入在套筒内，套筒通过支架与螺纹块连接，螺杆底端内嵌在轴承内，轴承内嵌在轴承槽内，所述螺纹块底端焊接有连接杆，且连接杆底端焊接有固定环。本发明通过按动按钮，按钮使第二弹簧发生弹性形变，使按钮进入弹簧槽内，再推动挡板，挡板通过转轴进行转动，使挡板卡在螺杆表面开设的螺纹凹槽内，提高装置的便捷性，通过按动抵块和套杆弹性形变恢复，弹片通过套杆带动抵块移动，同时第一弹簧带动弹片移动，使抵块与外壳底端开口平行，提高装置的使用性。
