【专利】一种喷灌泵与水涡轮联动调节的卷盘喷灌系统及控制方法(专利号:201911403977.7)

专利号：201911403977.7
专利状态：审中-公开
专利类型：[发明]
专利申请人：江苏大学
专利分类号：江苏大学镇江流体工程装备技术研究院

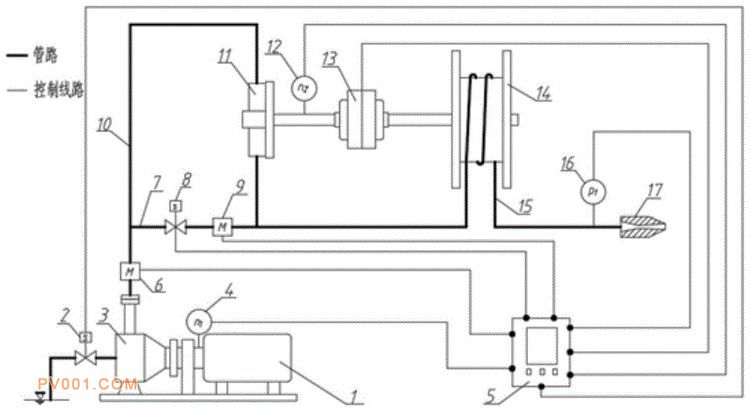

专利摘要：公开（公告）日:2020-04-17摘要:本发明提供了一种喷灌泵与水涡轮联动调节的卷盘喷灌系统及控制方法，控制方法包括S1：将喷灌泵的流量—效率函数、不同转速下水涡轮的流量—效率函数、喷嘴的设定工作压力P0、水涡轮的设定转速N0均输入至控制器；S2：控制器根据第二流量传感器的信号调节第二电磁阀的开度，使得水涡轮的实际流量Q2等于Q0，控制器控制磁粉制动器，以使水涡轮的实际转速N2等于设定转速N0；S3：监测喷嘴的实际工作压力P2，通过控制器调整电机的转速N1，使得喷嘴的实际工作压力P2等于P0；S4：重复上述步骤，直至所述卷盘喷灌系统停止工作。本发明实现喷灌泵、水涡轮的联动调节，让整个喷灌系统始终处于较高的运行效率，减小系统能耗。
