【专利】一种螺纹传动机构及包含该机构的电动阀(专利号:201911317092.5)

专利号：201911317092.5
专利状态：审中-公开
专利类型：[发明]
专利申请人：浙江中宝自控元件有限公司
专利分类号：F16K1/02(20060101)

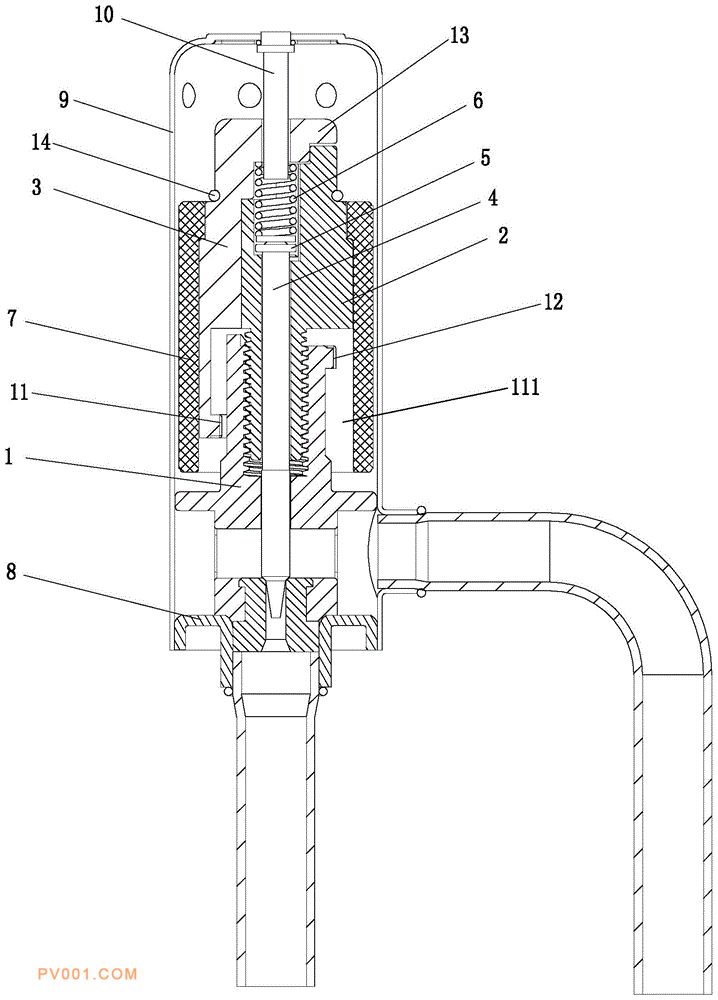

专利摘要：公开（公告）日:2020-04-17摘要:一种螺纹传动机构及包含该机构的电动阀，电动阀的外螺纹部件包括外螺纹件和安装座，所述的外螺纹件包括台阶式半圆柱基部和外螺纹杆，外螺纹杆固定连接于所述的基部底部，所述的安装座与所述的基部呈相互配合的台阶式半圆柱状；所述的安装座和所述的基部的下段部分配合形成与电动阀的转子连接配合的传动部，所述的基部的轴向平面部上形成与所述的外螺纹杆一体成形的半圆柱部，所述的安装座上形成与半圆柱部配合的半圆形凹槽。本发明通过在外螺纹件设置成形半圆柱部，并将半圆柱部长度控制在与外螺纹长度相近，可以确保螺纹注塑的位置精度和强度。而且将安装座与外螺纹件上设置有沿轴向凸凹嵌合的半圆柱凸台和半圆柱凹槽，可以保证外螺纹件与螺纹座安装同轴度。
