【专利】电磁阀(专利号:201910900822.8)

专利号：201910900822.8
专利状态：审中-公开
专利类型：[发明]
专利申请人：株式会社鹭宫制作所
专利分类号：F16K7/12(20060101)

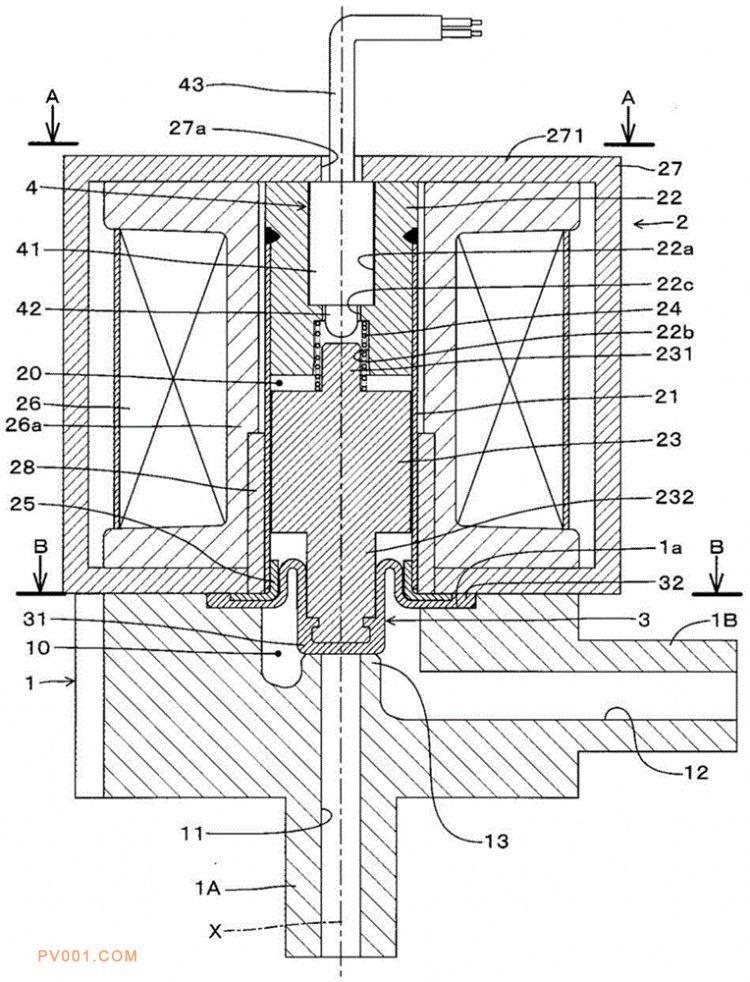

专利摘要：公开（公告）日:2020-04-17摘要:本发明提供不改变尺寸、外观设计并具备动作检测功能的电磁促动器及电磁阀。利用对电磁线圈(26)的通电并由吸引件(22)吸引柱塞(23)。利用非通电/通电来使柱塞(23)的连结部(232)的端部的阀芯部(31)相对于阀座(13)落座/分离。在吸引件(22)的中心形成嵌合孔(22a)和插通孔(22c)。在外壳(27)内且在嵌合孔(22a)和插通孔(22c)内插入开关装置(4)。在柱塞(23)被吸引件(22)吸引了的状态下，由柱塞(23)的杆部(231)推动开关装置(4)的动作轴(42)。
