【专利】一种大流量插装阀及其控制方法(专利号:201911392722.5)

专利号：201911392722.5
专利状态：审中-公开
专利类型：[发明]
专利申请人：广东力源液压机械有限公司
专利分类号：F15B13/02(20060101)

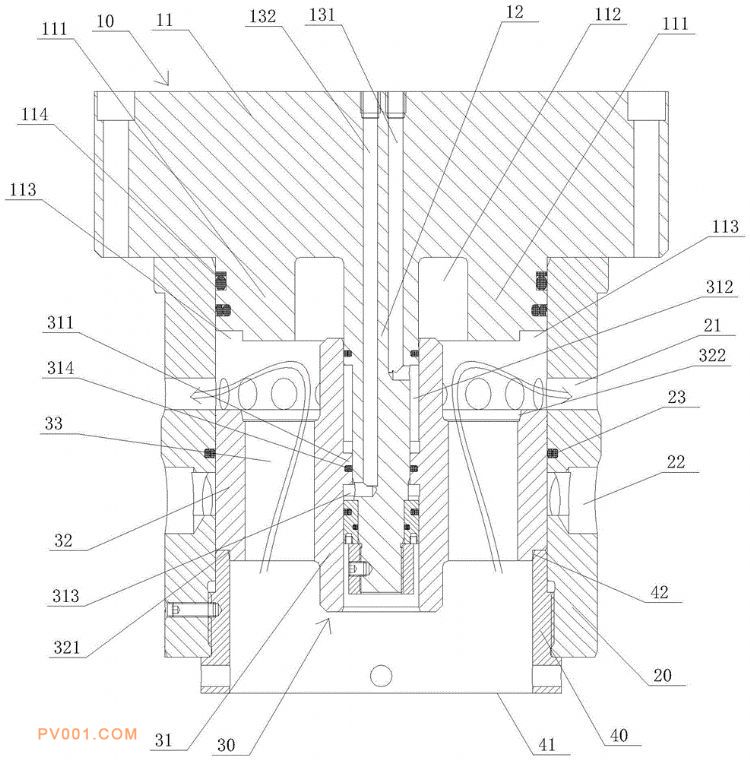

专利摘要：公开（公告）日:2020-04-17摘要:本发明公开了一种大流量插装阀，其包括阀盖、阀套、阀芯、限位环，阀盖包括盖板、导向轴，盖板下端中部与导向轴的上端一体成型连接，阀芯包括内筒体、外筒体，内筒体分别设第一密封容腔、第二密封容腔，阀盖内部的第一油道、第二油道，分别与第一密封容腔、第二密封容腔连通，第一油口通过阀芯向下运动沿阀芯油道与第三油口连通，第二油口通过阀芯向上运动与第三油口连通。本发明还公开了其控制方法。本发明通过对结构与工艺的同步改进，阀芯为直筒一体型，其加工及装配时避免导向轴出现形位公差，提高流量的稳定性，使插装阀的供能效率更高，大幅降低设备故障率，同时使其输出功率加大、速度加快，适合重型液压打桩设备的设计和制造。
