【专利】断路器中压气阀、动触头拉杆和动端导电筒的装配结构(专利号:201921809599.8)

专利号：201921809599.8
专利状态：有权
专利类型：[实用新型]
专利申请人：四川宝光电器设备有限公司
专利分类号：H01H71/00(20060101)

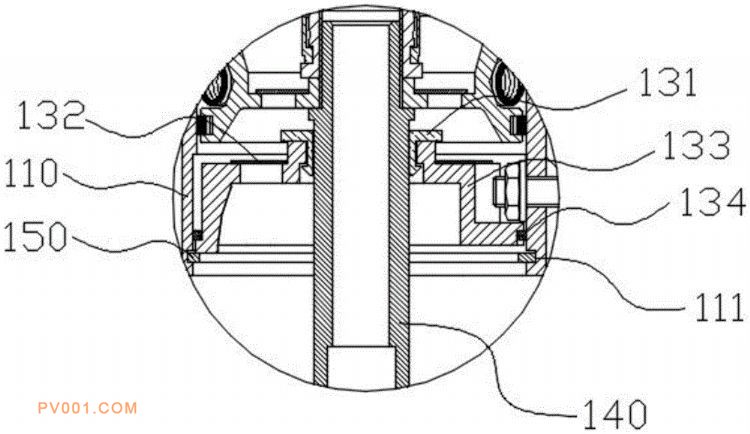

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种断路器中压气阀、动触头拉杆和动端导电筒的装配结构，包括压气阀、动触头拉杆和动端导电筒，所述压气阀包括压气阀本体和挡圈，所述压气阀本体的顶部具有台阶孔；所述挡圈的内部具有通孔，所述挡圈的外壁的一端设有环形的第一卡接部，所述挡圈的外壁的另一端设有环形的第二卡接部，所述第二卡接部的外环面为锥面，所述第一卡接部和第二卡接部相对的端面以及所述挡圈的侧壁之间形成与所述台阶孔的台阶配合的卡接槽；所述动端导电筒的内壁上位于压气阀的下方沿其周向开设有环形的限位槽，所述限位槽内设有弹性挡圈。本实用新型的装配布局合理、体积小、结构紧凑、密封性能好、导向性高、锁紧效果好、使用寿命长。
