【专利】喷油泵正时齿轮(专利号:201921198083.4)

专利号：201921198083.4
专利状态：有权
专利类型：[实用新型]
专利申请人：绵阳新泰晟汽车零部件有限公司
专利分类号：F16H55/17(20060101)

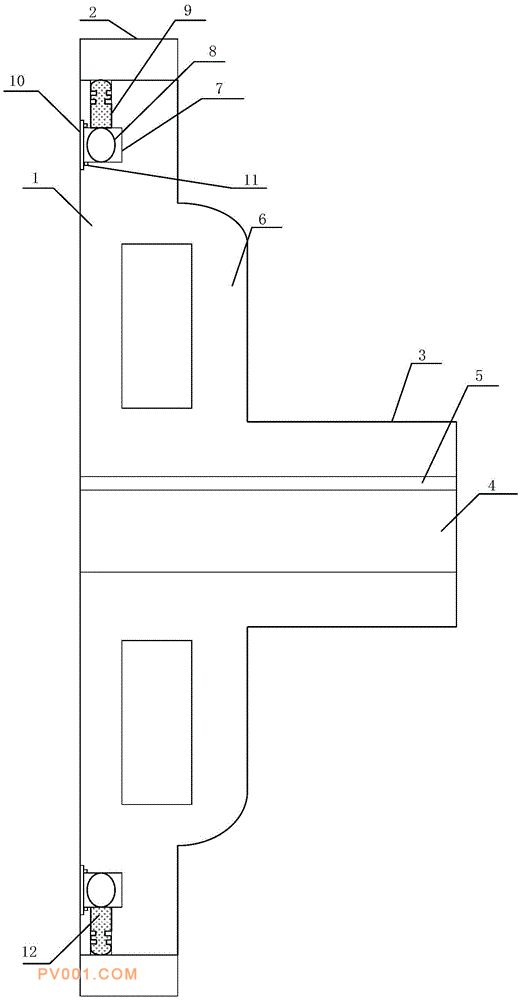

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种喷油泵正时齿轮，包括：齿轮本体；设置在齿轮本体中心端的轴套；其中，所述齿轮本体在背离轴套的一端设置有环形油槽，其内设置有多个滚珠，所述环形油槽通过多个与轮齿相配合的油孔进而连通；所述环形油槽通过相配合的环形盖板进而实现密封，所述环形盖板上设置有注油孔，所述注油孔通过相配合的硅胶密封塞进而密封。本实用新型提供一种喷油泵正时齿轮，其能够通过结构设计，使得质量可控，同时通过轴套与轮齿本体的一体式结构设计，使得其可有效减小设备连接误差带来的不稳定性，节约组装时间，进一步通过油孔、油槽、环形盖板的结构设计，使得其输出至轮齿的油量均匀度可控，进而保证其工作中结构、环境的相对稳定性。
