【专利】双筒双塞双动阀式塞阀一体泵(专利号:201811306262.5；109356832B)

专利号：201811306262.5;109356832B
专利状态：有权
专利类型：[发明授权]
专利申请人：青岛理工大学
专利分类号：F04B47/00(20060101)

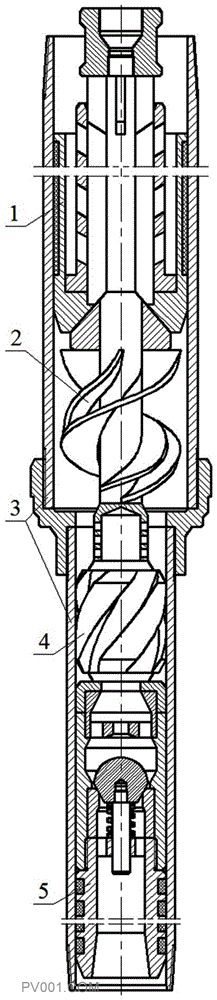

专利摘要：公开（公告）日:2020-04-21摘要:本发明提供了一种双筒双塞双动阀式塞阀一体泵，应用于水平井和稠油井抽吸工况。该塞阀一体泵采用上长泵筒与下长泵筒一体、上动柱塞体与动排液阀一体和动进液阀与下动柱塞体一体的三位一体方式，并结合上长泵筒和下长泵筒的双长泵筒、上动柱塞体和下动柱塞体的双动柱塞及动排液阀和动进液阀的双动液阀的双筒双塞双动阀式构造，防止砂卡泵和液阀漏失，实现柱塞和泵筒自行扶正及注采一体作业等；依据双筒体内流压的变化，上塞阀器的动排液阀自行启闭且下塞阀器的动进液阀结合导阀杆和助启弹簧而顺利启闭，依据弹性套环的弹性径向变形实时减小上动柱塞体和上长泵筒的环空间隙，依据旋齿除砂器和涡轮扶正器的涡流导砂作用及时刮除并排出泵内砂粒。
