【专利】一种简易结构的蒸发冷热泵机组(专利号:201920616388.6)

专利号：201920616388.6
专利状态：有权
专利类型：[实用新型]
专利申请人：瀚润联合高科技发展(北京)有限公司
专利分类号：F25B13/00(20060101)

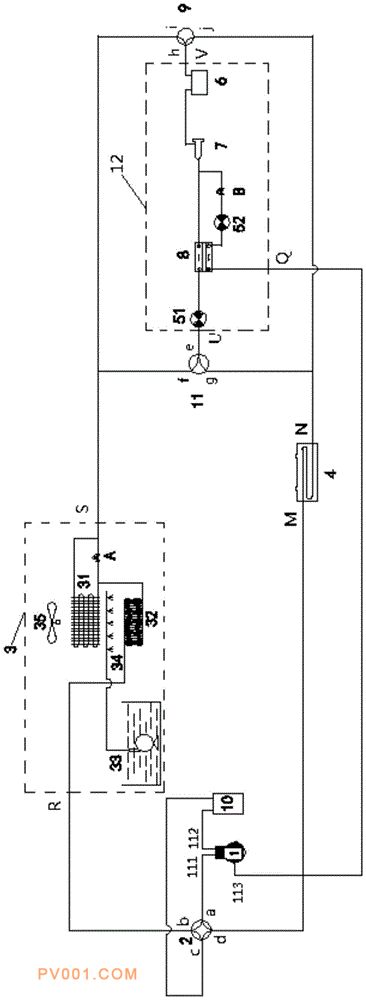

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种简易结构的蒸发冷热泵机组，包括压缩机、四通阀、气液分离器、室外侧换热部、功能模块、室内侧换热器，室外侧换热部的R接口连接四通阀的b接口；室外侧换热部的S接口通过第二三通阀连接至功能模块的U接口，或者通过第一三通阀连接至功能模块的V接口；功能模块的Q接口连接压缩机的EVI喷射口；功能模块的V接口通过第一三通阀连接室内侧换热器的N接口，或者，功能模块的U接口通过第二三通阀连接室内侧换热器的N接口；室内侧换热器的M接口连接四通阀的d接口。本实用新型将多个单向阀置换为两个三通阀，减少了部件用量，管路相应减少，便于机组的日常维护和管理，且减少了故障率，更有利于机组运行稳定。
