【专利】一种净水器水泵与壳体的弹簧减震结构(专利号:201921266541.3)

专利号：201921266541.3
专利状态：有权
专利类型：[实用新型]
专利申请人：江西书源科技有限公司
专利分类号：F04D29/66(20060101)

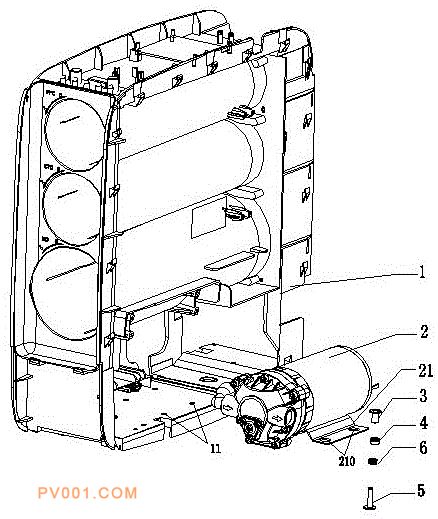

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种净水器水泵与壳体的弹簧减震结构，包括壳体、水泵、螺帽套、硅胶套、螺杆和弹簧，水泵的底部两侧分别带有固定支架，固定支架上设有支架安装孔，壳体的内底部设有安装孔，支架安装孔内预装有硅胶套，硅胶套包括主体，主体轴向贯穿有通道，主体靠近上端的外表面设有环形槽，主体的底部设有弹簧槽，弹簧的一端抵接在弹簧槽的内底壁上，另一端抵接在安装孔的周边，螺帽套包括螺帽套本体和螺帽盖，螺帽套本体与通道滑动连接，螺帽套本体内部具有内螺纹，壳体通过螺杆由下往上穿过安装孔与内螺纹连接。本实用新型水泵工作时上、下往复震动的压力都在弹簧的压缩变形量范围内泄掉，不会传导到其它的零件，可以起到减震降噪的效果。
