【专利】一种水泵无刷电机转子铁芯(专利号:201921756487.0)

专利号：201921756487.0
专利状态：有权
专利类型：[实用新型]
专利申请人：常州宝捷冲片有限公司
专利分类号：H02K1/18(20060101)

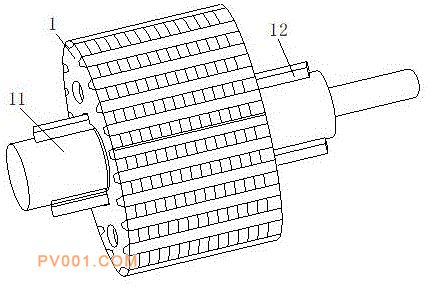

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型涉及无刷电机技术领域，尤其涉及一种水泵无刷电机转子铁芯，包括铁芯片和定位块，所述铁芯片顶部的两侧均开设有定位孔，所述定位孔的形状为S形状，所述定位块的数量为两个，两个所述定位块对称固定连接在铁芯片底部的两侧，所述定位块位于定位孔的正下方，所述定位块的形状为S形状，所述铁芯片顶部的中部开设有贯穿的轴孔，所述定位块的高度与定位孔的深度相等，所述定位块的宽度与定位孔的宽度相等。该实用新型中由于定位孔和定位块的形状均为S形状，在将多个铁芯片叠装一起时，定位块与定位孔固定卡合，且定位孔与定位块的接触面完全贴合，使得转子铁芯在旋转时运转性能稳定，防止铁芯片脱落损坏。
