【专利】一种用于柔性直流输电换流阀数据冗余控制方法(专利号:201710293869.3；107069938B)

专利号：201710293869.3;107069938B
专利状态：有权
专利类型：[发明授权]
专利申请人：荣信汇科电气技术有限责任公司
专利分类号：H02J9/06(20060101)

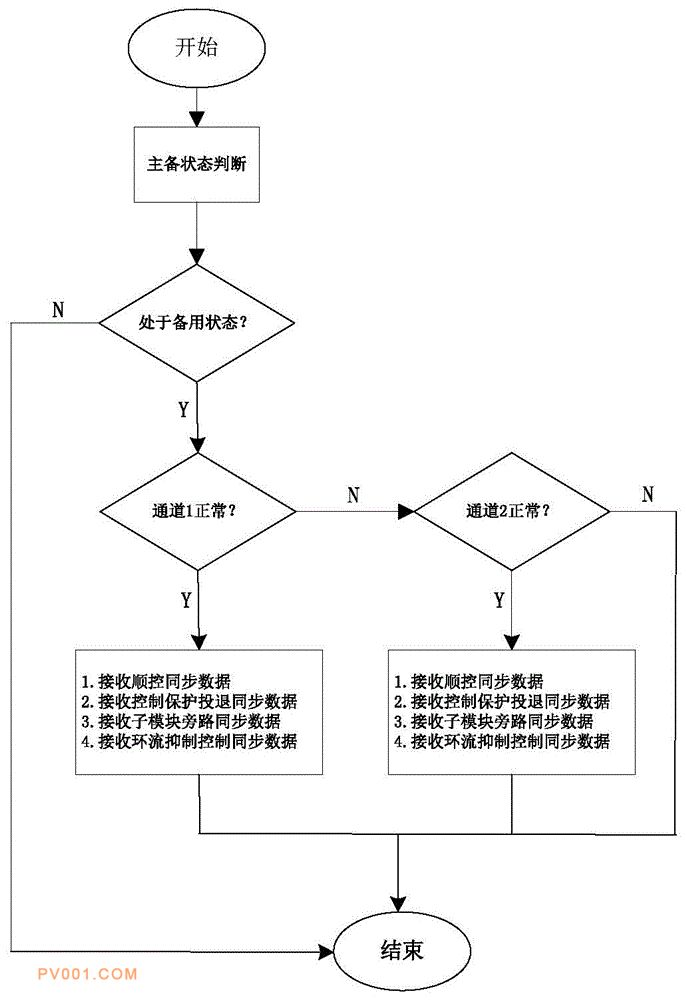

专利摘要：公开（公告）日:2020-04-21摘要:本发明提供一种用于柔性直流输电换流阀数据冗余控制方法，包括顺控状态机及顺控状态数据冗余同步控制、阀控控制和保护功能投退数据冗余同步控制、阀控子模块旁路数据冗余同步控制和环流抑制控制器数据冗余同步控制，两套阀控使用双冗余通信设计，备用阀控系统接收主阀控系统运行状态、控制及保护投退、环流抑制控制积分和输出、子模块旁路数据，可保证备用阀控系统实时和主阀控系统运行状态和控制输出保持一致，在系统发生冗余切换时能够大程度的减少切换对系统造成的轻微扰动，在备用系统掉电及恢复时刻可跟随主系统的运行状态及已存储的重要的子模块旁路的历史数据，为运行人员的对柔直系统的监控提供便利。
