【专利】一种基于热泵的太阳能光热光伏集成装置(专利号:201920938668.9)

专利号：201920938668.9
专利状态：有权
专利类型：[实用新型]
专利申请人：常熟理工学院
专利分类号：F24S10/95(20180101)

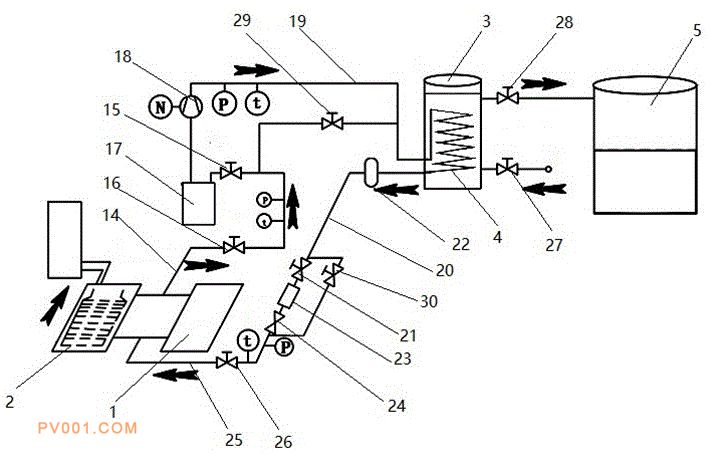

专利摘要：公开（公告）日:2020-04-21摘要:本实用新型公开了一种基于热泵的太阳能光热光伏集成装置，包括光伏电池板，吸热盘管设置于光伏电池板背侧吸热盘管的出口通过第一管路依次连接第一阀门，气液分离器和热泵，热泵的出口第二管路连接第一水箱内的放热盘管，放热盘管的出口通过第三管路连接第二阀门和膨胀阀，膨胀阀通过第四管路连接吸热盘管，第一水箱设有冷水补水阀和热水放水阀，热水放水阀连接第二水箱，第一水箱设置高度高于吸热盘管设置高度，第一管路和第二管路之间连接有与热泵并联的第三阀门，第三管路和第四管路之间连接有与膨胀阀并联的第四阀门，控制器控制系统以热管或热泵模式运行。本实用新型能解决水箱水温身高后散热效果差问题，维持较高发电效率并同时制取热水。
