【专利】一种用于大流量液压系统的油路分配阀(专利号:201810109846.7；108252977B)

专利号：201810109846.7;108252977B
专利状态：有权
专利类型：[发明授权]
专利申请人：南通东海机床制造集团有限公司
专利分类号：F15B13/02(20060101)

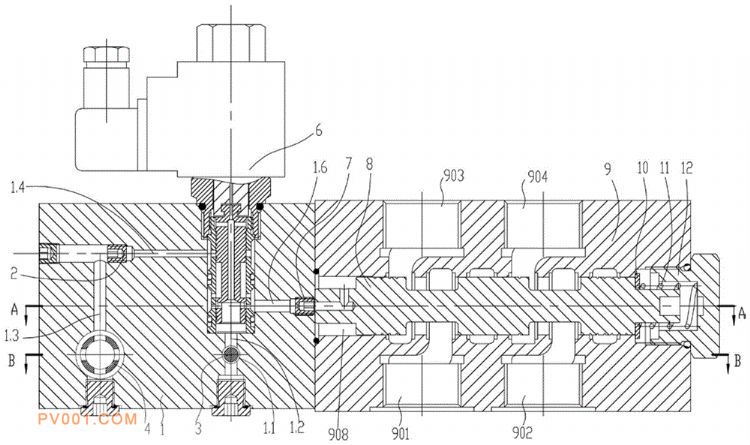

专利摘要：公开（公告）日:2020-04-21摘要:本发明公开了一种用于大流量液压系统的油路分配阀，包括设有P1油口、P2油口、A油口、B油口、C油口、D油口的阀体，所述阀体内设有安装孔，所述安装孔内滑动连接有主阀芯；所述主阀芯的侧面上设有第一台肩、第二台肩、第三台肩，所述阀体上在所述安装孔的左端安装有端盖，所述第一台肩和所述端盖之间形成控制腔；阀体上在所述安装孔的右端安装有螺堵，所述第三台肩和所述螺堵之间形成回油腔；所述回油腔内设置有迫使所述主阀芯向左移动的弹簧，所述弹簧的一端抵触在所述主阀芯的右端，另一端抵触在所述螺堵上；所述端盖上安装有二位三通电磁阀、低压选择组件、梭阀组件；该分配阀结构简单、体积紧凑、安装方便；可以实现液压油路的分配功能。
